SPECIFICATION
连接级装配参数需工程复核规格参数
- 外径 D
- 39.00 mm
- 内径 d
- 17.00 mm
- 产品厚度 t
- 4.00 mm
- 自由高度 H₀
- 5.25 mm
- 锥高 h₀
- 1.25 mm
- 执行标准
- DIN 6796 dimensions / spherical +1 (S)
- 材料 / 表面处理
- FSt（PHOSPHATE_OIL）
- 温度范围
- — ～ — °C
DIN 6796 锥形垫圈及同尺寸球面派生 / DIN 6796 尺寸球面 +1（S/R）凸向碟形垫圈
39.00*17.00*4.00*5.25
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
ENGINEERING FILES
项目内置 CAD · 注册后下载CAD / DXF / STEP

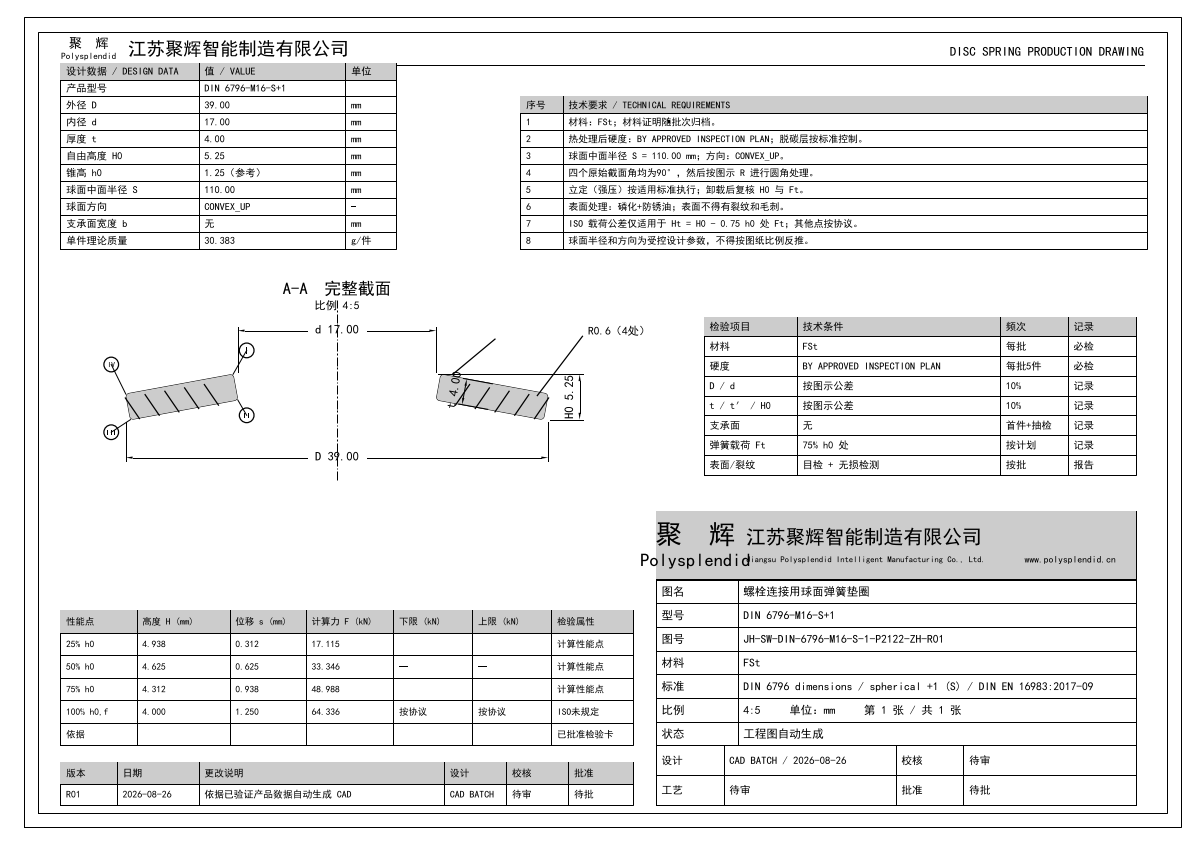

打开完整图纸预览DWGDIN 6796-M16-S+1 DWG CAD 图纸JH-SW-DIN-6796-M16-S-1-P2122-ZH-R01.dwg · 52 KB
注册后下载DXFDIN 6796-M16-S+1 DXF CAD 图纸JH-SW-DIN-6796-M16-S-1-P2122-ZH-R01.dxf · 124 KB
注册后下载STEPDIN 6796-M16-S+1 STEP CAD 图纸JH-SW-DIN-6796-M16-S-1-P2122-R01.step · 22 KB
注册后下载STLDIN 6796-M16-S+1 STL CAD 图纸JH-SW-DIN-6796-M16-S-1-P2122-R01.stl · 1.6 MB
注册后下载CAD 文件随项目版本发布，注册后下载；FEM 详细数据与实验报告仍需销售审核。
SPECIAL SURFACE GEOMETRY
spherical-midline-v1 · A特殊曲面数字定义
以中性面球面半径 S（即球面半径 R）和朝向定义母线曲率。
- 曲面类型
- 球面碟形弹簧
- 设计编号
- DIN 6796-M16-S+1
- D
- 39.00 mm
- d
- 17.00 mm
- t
- 4.00 mm
- H₀
- 5.25 mm
- RI
- 0 mm
- RII
- 0 mm
- RIII
- 0 mm
- RIV
- 0 mm
- 中性面球面半径 S（R）
- 110 mm
- 弓高比 gamma_W（设计规则）
- 0.11
- 球面朝向
- 凸向
- CAD 几何状态
- defined
- FEM 验证状态
- not_started
本区只显示已绑定正式产品、技术审核批准并公开发布的几何版本；FEM 状态不等同于性能声明。
COMMERCIAL FAMILIES
比较全部规格可购买版本与产品归属
DIN 6796 锥形垫圈及同尺寸球面派生几何主数据归属
最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。
ENGINEERING OVERVIEW
数据版本 3候选判断工程概览
球面
- 支承面
- 无
- 公差等级
- 见标准档案或确认
特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。
—厂家曲线 / 应力未公开—聚辉计算数据未公开—已关联标准未公开—检验档案未公开—产品级已审核 FEM未公开
没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。
按完整螺栓连接复核
DIN 6796 垫圈用于补偿沉降并维持以轴向载荷为主的短螺栓连接预紧力，不能作为交变横向载荷下的独立防松措施。装配扭矩必须结合螺纹、摩擦和拧紧方法另行校核。
