SPECIFICATION
带入在线计算 →规格参数
- 外径 D
- 160.00 mm
- 内径 d
- 82.00 mm
- 产品厚度 t′
- 9.40 mm
- 自由高度 H₀
- 13.50 mm
- 计算基准厚度 t
- 10.00 mm
- 锥高 h₀
- 3.50 mm
- 执行标准
- DIN 2093 dimensions / spherical +1 (S)
- 材料 / 表面处理
- 50CrVA（BLACK_OXIDE）
- 温度范围
- -50 ～ 300 °C
球面碟形弹簧 / DIN 2093 A系列 · 球面 +1（S/R）凸向
160.00*82.00*9.40*13.50
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
ENGINEERING FILES
项目内置 CAD · 注册后下载CAD / DXF / STEP

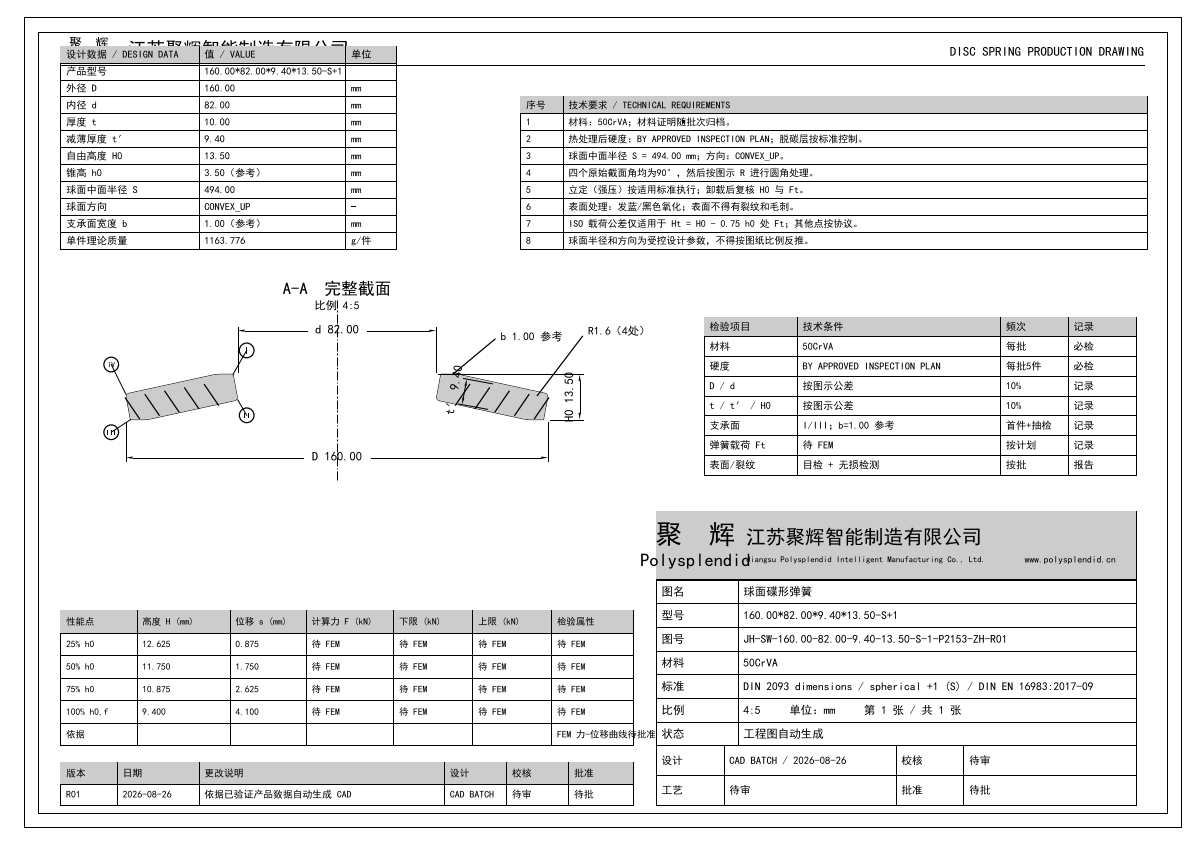

打开完整图纸预览DWG160.00*82.00*9.40*13.50-S+1 DWG CAD 图纸JH-SW-160.00-82.00-9.40-13.50-S-1-P2153-ZH-R01.dwg · 54 KB
注册后下载DXF160.00*82.00*9.40*13.50-S+1 DXF CAD 图纸JH-SW-160.00-82.00-9.40-13.50-S-1-P2153-ZH-R01.dxf · 128 KB
注册后下载STEP160.00*82.00*9.40*13.50-S+1 STEP CAD 图纸JH-SW-160.00-82.00-9.40-13.50-S-1-P2153-R01.step · 25 KB
注册后下载STL160.00*82.00*9.40*13.50-S+1 STL CAD 图纸JH-SW-160.00-82.00-9.40-13.50-S-1-P2153-R01.stl · 966 KB
注册后下载CAD 文件随项目版本发布，注册后下载；FEM 详细数据与实验报告仍需销售审核。
SPECIAL SURFACE GEOMETRY
spherical-midline-v1 · A特殊曲面数字定义
以中性面球面半径 S（即球面半径 R）和朝向定义母线曲率。
- 曲面类型
- 球面碟形弹簧
- 设计编号
- SPH-S+1-P338
- D
- 160.00 mm
- d
- 82.00 mm
- t
- 9.40 mm
- H₀
- 13.50 mm
- RI
- 0 mm
- RII
- 0 mm
- RIII
- 0 mm
- RIV
- 0 mm
- 中性面球面半径 S（R）
- 494 mm
- 弓高比 gamma_W（设计规则）
- 0.11
- 球面朝向
- 凸向
- CAD 几何状态
- defined
- FEM 验证状态
- not_started
本区只显示已绑定正式产品、技术审核批准并公开发布的几何版本；FEM 状态不等同于性能声明。
