SPECIFICATION
带入在线计算 →规格参数
- 外径 D
- 200.00 mm
- 内径 d
- 102.00 mm
- 产品厚度 t
- 5.50 mm
- 自由高度 H₀
- 12.38 mm
- 锥高 h₀
- 6.88 mm
- 执行标准
- 耐高温厂商规格
- 材料 / 表面处理
- X22CrMoV12-1 热稳定钢本色 · 常温立定（强压）ERP：200.00*102.00*5.50*12.38-T-H6.88-1.4923-PLAIN-PS
- 温度范围
- -50 ～ 350 °C
耐高温碟形弹簧 / 1.4923 热稳定钢碟簧
200.00*102.00*5.50*12.38
SCHNORR 型号备注：000 436 · SCHNORR-HANDBOOK-EN · 定位 126
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
ENGINEERING FILES
项目内置 CAD · 直接下载CAD / DXF / STEP
打开完整图纸预览DWG200.00*102.00*5.50*12.38 DWG CAD 图纸JH-DS-200.00-102.00-5.50-12.38-P1884-ZH-R11.dwg · 51 KB
下载DXF200.00*102.00*5.50*12.38 DXF CAD 图纸JH-DS-200.00-102.00-5.50-12.38-P1884-ZH-R11.dxf · 122 KB
下载STEP200.00*102.00*5.50*12.38 STEP CAD 图纸JH-DS-200.00-102.00-5.50-12.38-P1884-R11.step · 21 KB
下载STL200.00*102.00*5.50*12.38 STL CAD 图纸JH-DS-200.00-102.00-5.50-12.38-P1884-R11.stl · 1.6 MB
下载CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。
COMMERCIAL FAMILIES
比较全部规格可购买版本与产品归属
耐高温碟形弹簧几何主数据归属
最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。
ENGINEERING OVERVIEW
数据版本 3候选判断工程概览

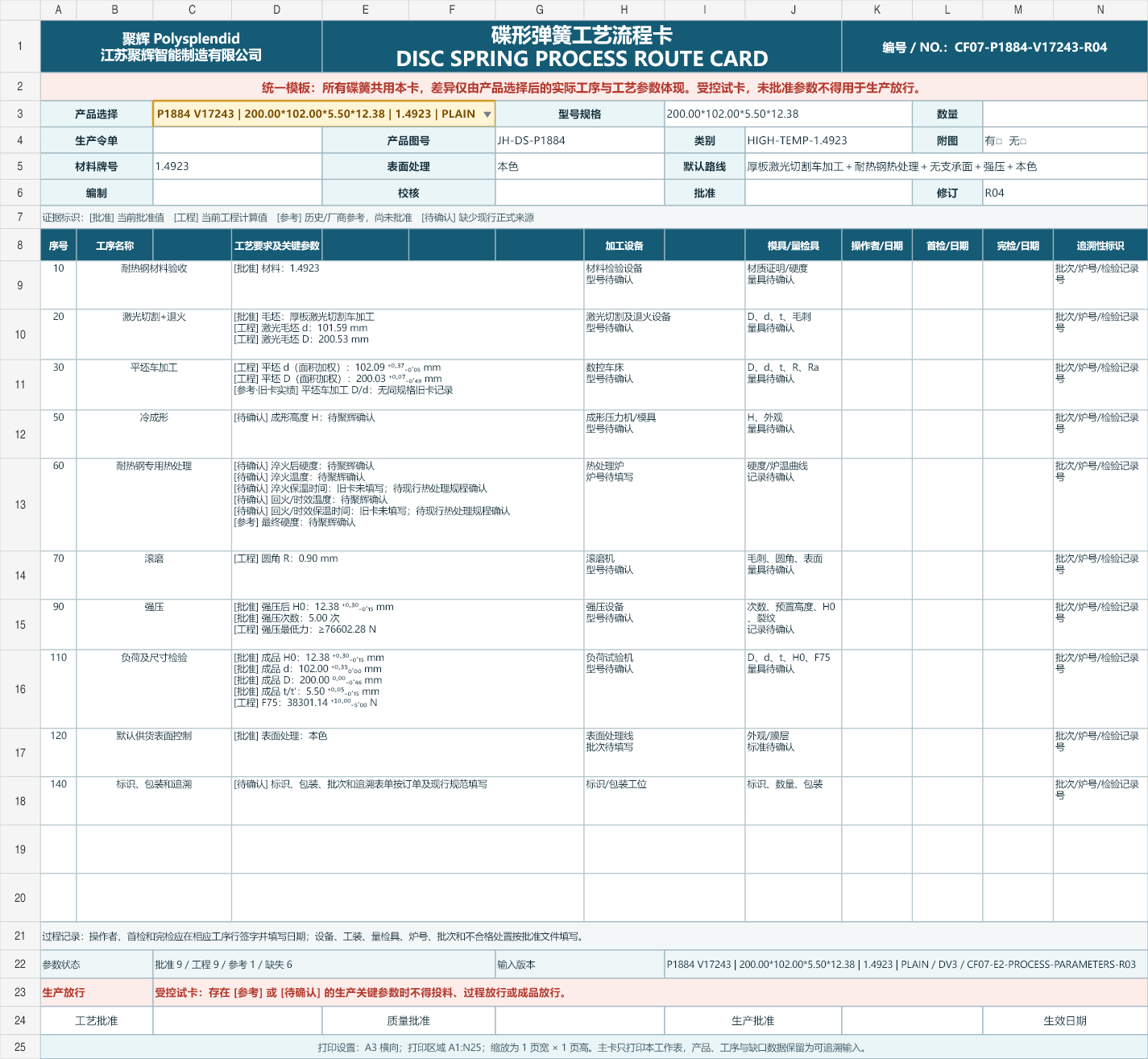

CF-07 · PROCESS CARD LIBRARY
1 个材料工艺身份制造工艺流程卡
每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。
V17243 · R04
1.4923
PLAIN
LASER_CUT_PLATE+HEAT_RESISTANT_STEEL+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN
阻断——不得生产放行
下载 Excel 工艺卡 · 20.9 kBAPPROVED SOURCE DATA
1 套可追溯数据厂商工程数据
载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。
SCHNORR 施诺 000 436厂商目录摘要
该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。
STANDARD DOSSIER
33 条已解析要求该产品的标准要求
DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸
系列 — · 组别 2 · 无支承面待补字段：缺少 A/B/C 尺寸系列，系列专属规则无法解析
单品碟簧组别 2
2
Table 2 · EN 16983 pages 6～7（PDF 8～9）单品标准弹簧钢材料要求
EN 10083 / EN 10089 / EN 10132-4 MPa
5 · EN 16983 page 7（PDF 9）制造组别 2 制造与表面粗糙度
冲压/精冲、冷成形、内外径加工、边缘倒圆
Table 7 · EN 16983 page 11（PDF 13）单品厚度极限偏差
偏差 -0.15 / +0.05 mm；本型号实际范围 5.35–5.55 mm
Table 8 · EN 16983 page 13（PDF 15）单品外径 h12 极限偏差
偏差 -0.46 / 0 mm；本型号实际范围 199.54–200 mm；h12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品内径 H12 极限偏差
偏差 0 / +0.35 mm；本型号实际范围 102–102.35 mm；H12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品自由高度极限偏差
偏差 -0.15 / +0.3 mm；本型号实际范围 12.23–12.68 mm
Table 9 · EN 16983 page 13（PDF 15）单品检测负荷极限偏差
偏差 -5 / +10 %；检测位置 0.75 h0
Table 10 · EN 16983 pages 13～14（PDF 15～16）单品同轴度公差
0.92 mm；2 × IT12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品组别 2 硬度
42–52 HRC
7.2 · EN 16983 page 11（PDF 13）单品内导柱推荐总间隙
1 mm；推荐导柱直径 101 mm
Table 12 · EN 16983 page 15（PDF 17）单品外导套推荐总间隙
1.6 mm；推荐导套内径 201.6 mm
Table 12 · EN 16983 page 15（PDF 17）单品导向件表面要求
见结构化要求
12 · EN 16983 section 12, page 21（PDF 23）制造立定（强压）处理
2 × test load；压至平位后复核自由高度与检测负荷
7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）制造表面质量与边缘
无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺
7.5 · EN 16983 page 12（PDF 14）制造表面处理与防腐
phosphated and oiled
7.5 · EN 16983 page 12（PDF 14）制造喷丸强化
recommended for dynamic duty where fatigue-life improvement is required；process agreement required
10.2.2 · EN 16983 page 20（PDF 22）检验脱碳层深度
本型号最大深度 0.165 mm
7.2 · EN 16983 page 11（PDF 13）单品静载计算应力上限
见结构化要求
10.1 · EN 16983 page 17（PDF 19）单品动载最小预压缩变形量
0.15–0.2 h0；本型号实际范围 1.032–1.376 mm；避免位置 I 开裂
10.2.1 · EN 16983 page 18（PDF 20）单品松弛与使用温度提示
超过 100 °C 使用时应与制造商确认材料、应力与松弛要求
9 / Figures 3–4 · EN 16983 page 17（PDF 19）检验检测负荷方法
检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂
8.4.1 · EN 16983 page 13（PDF 15）检验尺寸检测方法
按标准约定的量具、压盘及测量条件执行
8 · EN 16983 pages 13～14（PDF 15～16）检验硬度检测方法与位置
见结构化要求
11.3 · EN 16983 page 21（PDF 23）批次批次抽样与接收规则
Acceptance inspection according to EN ISO 3269 where applicable
2 · EN 16983 pages 11～18（PDF 13～20）包装标志、包装与贮存
Contract and product documentation requirements apply
contract · EN 16983 pages 11～18（PDF 13～20）PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）
系列 — · 组别 2 · 无支承面待补字段：缺少 A/B/C 尺寸系列，系列专属规则无法解析
单品边缘圆角建议范围（企业制图规则，非标准强制）
t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.916667–1.1 mm；本型号建议值 0.916667 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。
Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）单品聚辉默认工作位移区间
0.2–0.75 h0；本型号实际范围 1.376–5.16 mm
聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper单品正常叠合片数建议
1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑
3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24单品标准疲劳图适用的对合片数边界
超过 10 片或存在不利组合时，不直接套用标准疲劳图
10.2.2 · DIN EN 16983 page 18（PDF 20）制造导向与叠簧润滑
按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略
guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17单品导向方式优先级
优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构
C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25单品超出简化理论的几何复核触发条件
De/Di=1.960784，De/t=36.363636，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM
3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21INSPECTION DOSSIER
6 项验收界限产品检验要求
数据边界：高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析；平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖
| 检验特性 | 要求与界限 | 状态 | 来源 |
|---|---|---|---|
| 外径D / De | 200 mm (-0.46/+0 mm); 范围 199.54–200 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 内径d / Di | 102 mm (+0/+0.35 mm); 范围 102–102.35 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 产品厚度t / t′ | 5.5 mm (-0.15/+0.05 mm); 范围 5.35–5.55 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 自由高度H0 / l₀ | 12.38 mm (-0.15/+0.3 mm); 范围 12.23–12.68 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 锥高h0 / h₀ | 6.88 mm (-0.2/+0.45 mm); 范围 6.68–7.33 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。 | 推导参考 | DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15） |
| 同轴度— | ≤ 0.92 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 平面度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 平行度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 检测负荷Ft | 38301.137647 N (-5/+10%); 范围 36386.080765–42131.251412 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。 | 已解析 | DIN EN 16983:2017-09rounded_almen_laszlo_calculation |
| 硬度— | material_condition_required材料 1.4923 的成品硬度必须绑定冷作/时效/淬回火状态及厂商或订单来源；不得套用普通 50CrV4/51CrV4 的 42–52 HRC。已结构化的厂商条件值另存为带上下文的检验要求。 | material_condition_required | DIN EN 16983:2017-09— |
若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
