SPECIFICATION
带入在线计算 →规格参数
- 外径 D
- 86.08 mm
- 内径 d
- 48.24 mm
- 产品厚度 t
- 14.38 mm
- 自由高度 H₀
- 15.22 mm
- 锥高 h₀
- 0.84 mm
- 执行标准
- 耐高温厂商规格
- 材料 / 表面处理
- AISI H-13 热作模具钢本色 · 常温立定（强压）ERP：86.08*48.24*14.38*15.22-T-H0.84-AISI-H13-PLAIN-PS
- 温度范围
- -157 ～ 593 °C
耐高温碟形弹簧 / H-13 热作模具钢碟簧
86.08*48.24*14.38*15.22
SOLON 型号备注：M48-F-14.6-H13 · SOLON-BELLEVILLE-CATALOG · 定位 37
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
ENGINEERING FILES
项目内置 CAD · 直接下载CAD / DXF / STEP
打开完整图纸预览DWG86.08*48.24*14.38*15.22 DWG CAD 图纸JH-DS-86.08-48.24-14.38-15.22-P1926-ZH-R11.dwg · 51 KB
下载DXF86.08*48.24*14.38*15.22 DXF CAD 图纸JH-DS-86.08-48.24-14.38-15.22-P1926-ZH-R11.dxf · 122 KB
下载STEP86.08*48.24*14.38*15.22 STEP CAD 图纸JH-DS-86.08-48.24-14.38-15.22-P1926-R11.step · 22 KB
下载STL86.08*48.24*14.38*15.22 STL CAD 图纸JH-DS-86.08-48.24-14.38-15.22-P1926-R11.stl · 1.6 MB
下载CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。
COMMERCIAL FAMILIES
比较全部规格可购买版本与产品归属
耐高温碟形弹簧几何主数据归属
最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。
ENGINEERING OVERVIEW
数据版本 3候选判断工程概览

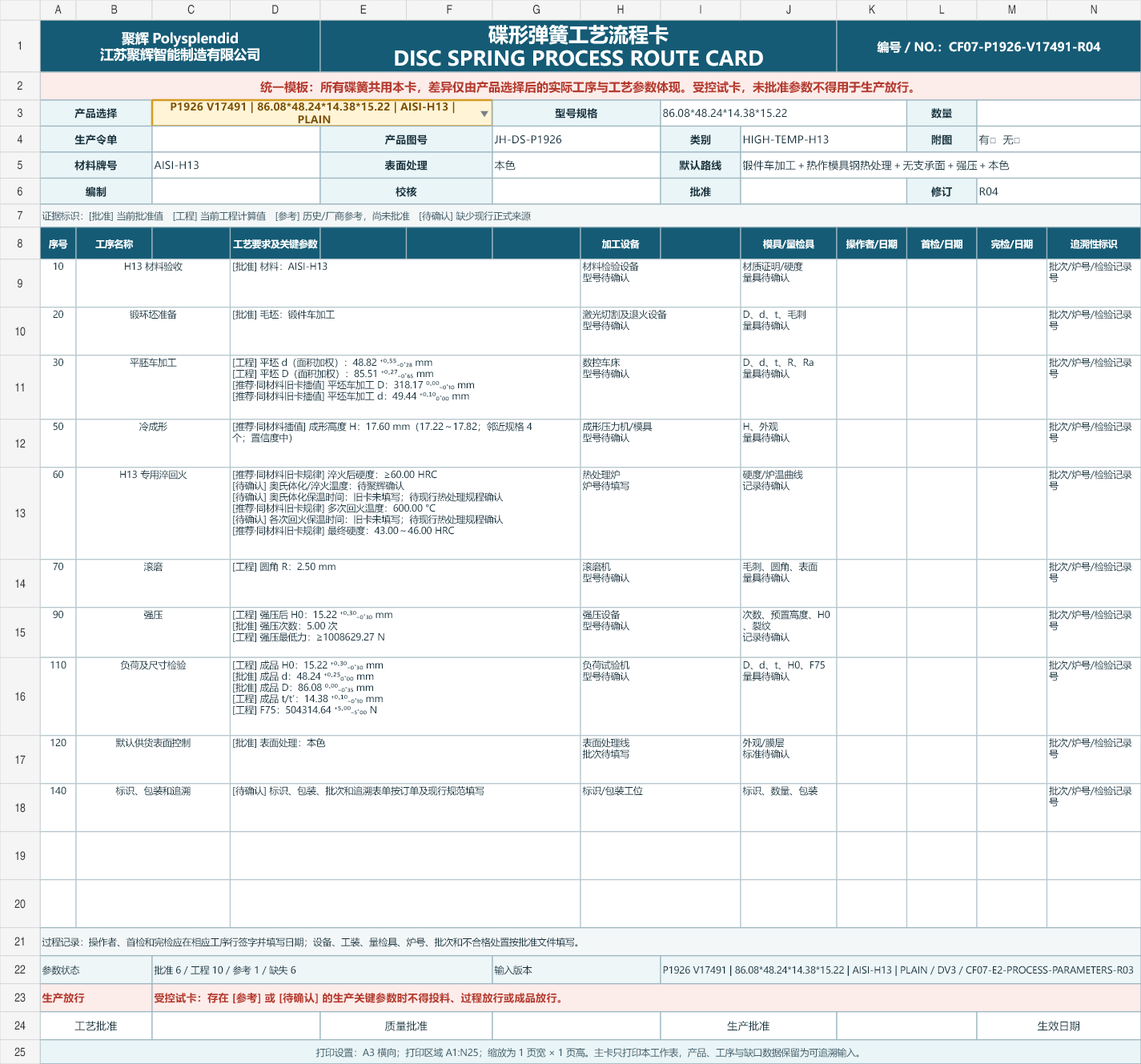

CF-07 · PROCESS CARD LIBRARY
1 个材料工艺身份制造工艺流程卡
每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。
V17491 · R04
AISI-H13
PLAIN
FORGED_RING+HOT_WORK_TOOL_STEEL+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN
阻断——不得生产放行
下载 Excel 工艺卡 · 21.2 kBAPPROVED SOURCE DATA
1 套可追溯数据厂商工程数据
载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。
Solon M48-F-14.6-H13厂商目录单点值
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| catalog listed operating point | 0.998 | 0.8380 | 482,386 | — | — | — | — |
STANDARD DOSSIER
27 条已解析要求该产品的标准要求
DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸
系列 — · 组别 — · 无支承面待补字段：厚度不在标准组别 1-3 的 0.20 mm～14.00 mm 范围内；缺少 A/B/C 尺寸系列，系列专属规则无法解析
单品标准弹簧钢材料要求
EN 10083 / EN 10089 / EN 10132-4 MPa
5 · EN 16983 page 7（PDF 9）单品外径 h12 极限偏差
偏差 -0.35 / 0 mm；本型号实际范围 85.73–86.08 mm；h12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品内径 H12 极限偏差
偏差 0 / +0.25 mm；本型号实际范围 48.24–48.49 mm；H12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品同轴度公差
0.7 mm；2 × IT12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）单品内导柱推荐总间隙
0.6 mm；推荐导柱直径 47.64 mm
Table 12 · EN 16983 page 15（PDF 17）单品外导套推荐总间隙
1 mm；推荐导套内径 87.08 mm
Table 12 · EN 16983 page 15（PDF 17）单品导向件表面要求
见结构化要求
12 · EN 16983 section 12, page 21（PDF 23）制造立定（强压）处理
2 × test load；压至平位后复核自由高度与检测负荷
7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）制造表面质量与边缘
无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺
7.5 · EN 16983 page 12（PDF 14）制造表面处理与防腐
phosphated and oiled
7.5 · EN 16983 page 12（PDF 14）制造喷丸强化
recommended for dynamic duty where fatigue-life improvement is required；process agreement required
10.2.2 · EN 16983 page 20（PDF 22）检验脱碳层深度
本型号最大深度 0.4314 mm
7.2 · EN 16983 page 11（PDF 13）单品静载计算应力上限
见结构化要求
10.1 · EN 16983 page 17（PDF 19）单品动载最小预压缩变形量
0.15–0.2 h0；本型号实际范围 0.126–0.168 mm；避免位置 I 开裂
10.2.1 · EN 16983 page 18（PDF 20）单品松弛与使用温度提示
超过 100 °C 使用时应与制造商确认材料、应力与松弛要求
9 / Figures 3–4 · EN 16983 page 17（PDF 19）检验检测负荷方法
检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂
8.4.1 · EN 16983 page 13（PDF 15）检验尺寸检测方法
按标准约定的量具、压盘及测量条件执行
8 · EN 16983 pages 13～14（PDF 15～16）检验硬度检测方法与位置
见结构化要求
11.3 · EN 16983 page 21（PDF 23）批次批次抽样与接收规则
Acceptance inspection according to EN ISO 3269 where applicable
2 · EN 16983 pages 11～18（PDF 13～20）包装标志、包装与贮存
Contract and product documentation requirements apply
contract · EN 16983 pages 11～18（PDF 13～20）PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）
系列 — · 组别 — · 无支承面待补字段：厚度不在标准组别 1-3 的 0.20 mm～14.00 mm 范围内；缺少 A/B/C 尺寸系列，系列专属规则无法解析
单品边缘圆角建议范围（企业制图规则，非标准强制）
t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 2.396667–2.876 mm；本型号建议值 2.396667 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。
Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）单品聚辉默认工作位移区间
0.2–0.75 h0；本型号实际范围 0.168–0.63 mm
聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper单品正常叠合片数建议
1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑
3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24单品标准疲劳图适用的对合片数边界
超过 10 片或存在不利组合时，不直接套用标准疲劳图
10.2.2 · DIN EN 16983 page 18（PDF 20）制造导向与叠簧润滑
按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略
guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17单品导向方式优先级
优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构
C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25单品超出简化理论的几何复核触发条件
De/Di=1.784411，De/t=5.986092，需增强分析；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM
3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21INSPECTION DOSSIER
6 项验收界限产品检验要求
数据边界：高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析；平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖
| 检验特性 | 要求与界限 | 状态 | 来源 |
|---|---|---|---|
| 外径D / De | 86.08 mm (-0.35/+0 mm); 范围 85.73–86.08 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 内径d / Di | 48.24 mm (+0/+0.25 mm); 范围 48.24–48.49 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 产品厚度t / t′ | 14.38 mm (-0.1/+0.1 mm); 范围 14.28–14.48 mm该产品厚度超出 DIN EN 16983 碟簧公差表的直接范围；当前值采用标准末档的工程延伸，用于补充规格工艺与检验基线，并明确标记为工程值。 | 已解析 | DIN-EN-16983-2017-09DIN EN 16983 Tables 8–10 terminal range, engineering continuation beyond t=14 mm |
| 自由高度H0 / l₀ | 15.22 mm (-0.3/+0.3 mm); 范围 14.92–15.52 mm该产品厚度超出 DIN EN 16983 碟簧公差表的直接范围；当前值采用标准末档的工程延伸，用于补充规格工艺与检验基线，并明确标记为工程值。 | 已解析 | DIN-EN-16983-2017-09DIN EN 16983 Tables 8–10 terminal range, engineering continuation beyond t=14 mm |
| 锥高h0 / h₀ | 0.84 mm保留目录名义 h0；当前尺寸超出自由高度或厚度通用公差表的完整覆盖范围，因此不虚构 h0 上下限。 | nominal_reference_only | 待正式来源Supplementary catalog nominal geometry |
| 同轴度— | ≤ 0.7 mm高温产品保留其材料与厂商规格身份；尺寸公差、同轴度和导向间隙按 DIN EN 16983 通用范围规则解析；硬度按材料状态和厂商/订单来源独立解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 平面度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 平行度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 检测负荷Ft | 504314.63578 N (-5/+5%); 范围 479098.903991–529530.367569 N该产品厚度超出 DIN EN 16983 碟簧公差表的直接范围；当前值采用标准末档的工程延伸，用于补充规格工艺与检验基线，并明确标记为工程值。 | 已解析 | DIN-EN-16983-2017-09rounded_almen_laszlo_calculation |
| 硬度— | material_condition_required材料 AISI-H13 的成品硬度必须绑定冷作/时效/淬回火状态及厂商或订单来源；不得套用普通 50CrV4/51CrV4 的 42–52 HRC。已结构化的厂商条件值另存为带上下文的检验要求。 | material_condition_required | 待正式来源— |
若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
