补充规格碟形弹簧 / 补充规格
CHRISTIAN_BAUER 型号备注：105 235 · CB-DISC-SPRINGS-0611 · 定位 166
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
打开完整图纸预览CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。
最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

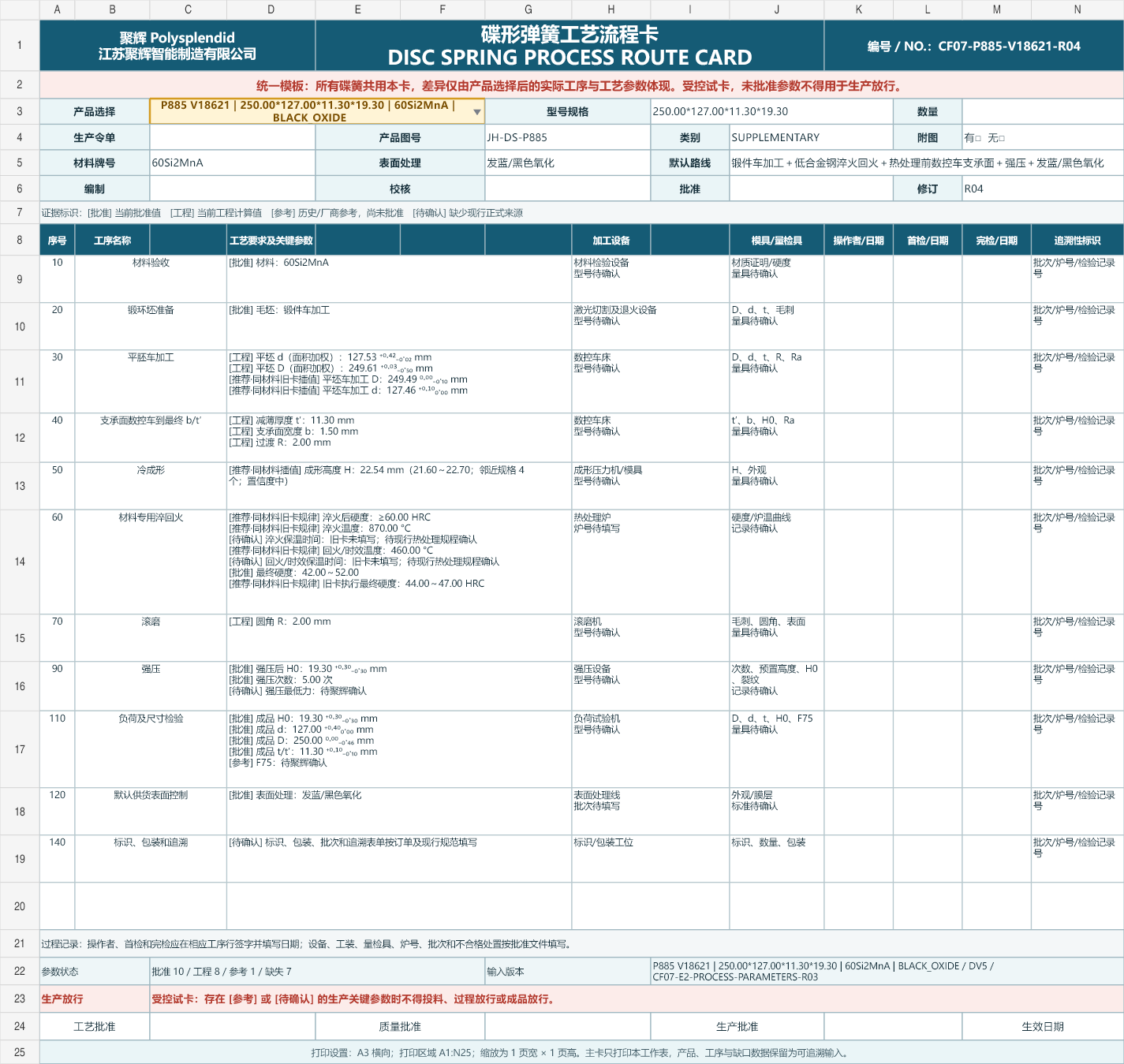

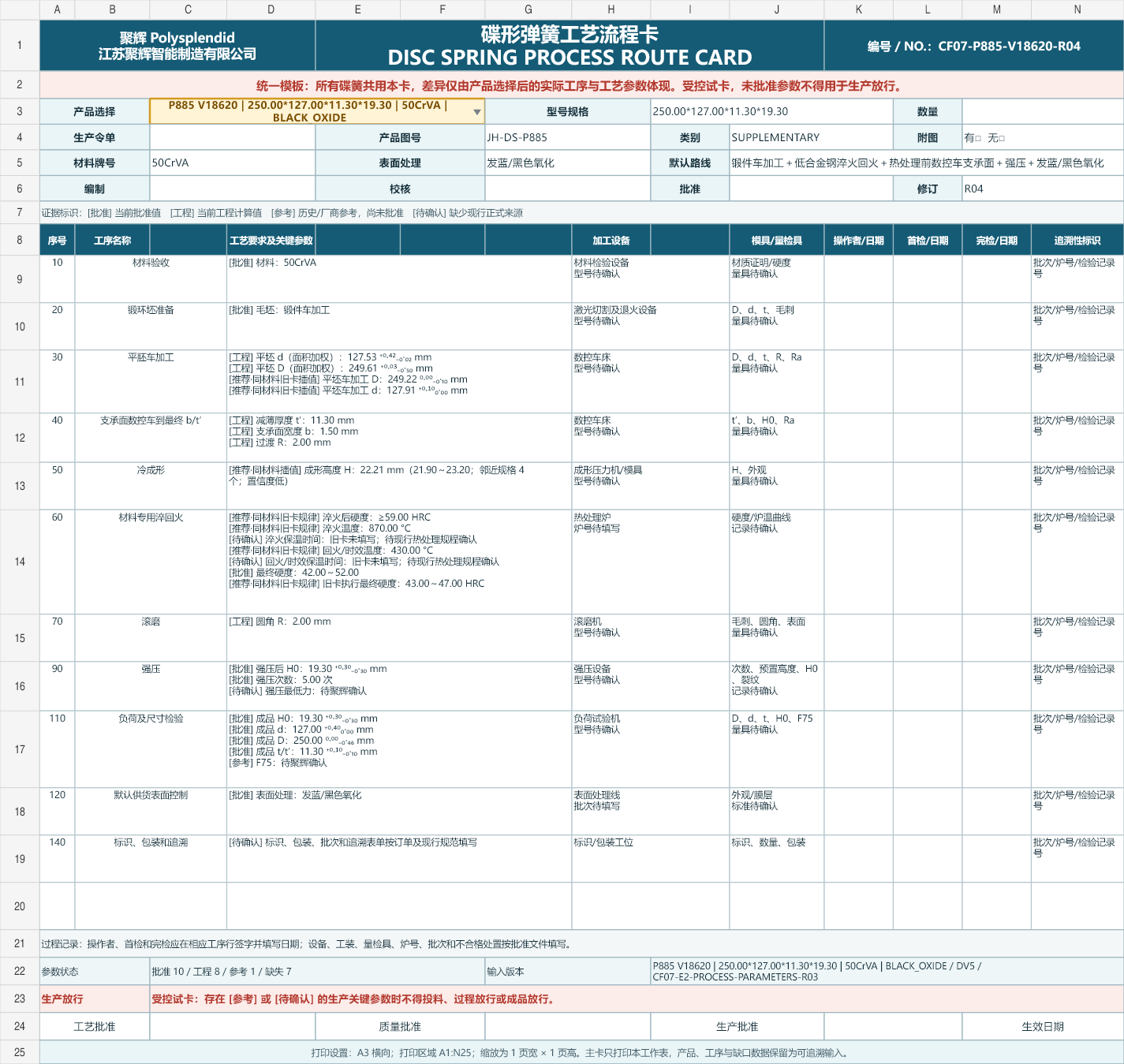

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。
BLACK_OXIDE
FORGED_RING+LOW_ALLOY_QT+SUPPORT_FACE_PRE_HT_TURN+STRONG_PRESS+BLACK_OXIDE
阻断——不得生产放行
下载 Excel 工艺卡 · 21.5 kB
PHOSPHATE_OIL
FORGED_RING+LOW_ALLOY_QT+SUPPORT_FACE_PRE_HT_TURN+STRONG_PRESS+PHOSPHATE_OIL
阻断——不得生产放行
下载 Excel 工艺卡 · 21.2 kB
BLACK_OXIDE
FORGED_RING+LOW_ALLOY_QT+SUPPORT_FACE_PRE_HT_TURN+STRONG_PRESS+BLACK_OXIDE
阻断——不得生产放行
下载 Excel 工艺卡 · 21.5 kB
PHOSPHATE_OIL
FORGED_RING+LOW_ALLOY_QT+SUPPORT_FACE_PRE_HT_TURN+STRONG_PRESS+PHOSPHATE_OIL
阻断——不得生产放行
下载 Excel 工艺卡 · 21.5 kB载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| 75% h0 | 0.750 | 6.0000 | 210,900 | — | — | — | — |
3
Table 2 · EN 16983 pages 6～7（PDF 8～9）EN 10083 / EN 10089 / EN 10132-4 MPa
5 · EN 16983 page 7（PDF 9）冷/热成形、全面加工、边缘倒圆
Table 7 · EN 16983 page 11（PDF 13）偏差 -0.1 / +0.1 mm；本型号实际范围 11.2–11.4 mm
Table 8 · EN 16983 page 13（PDF 15）偏差 -0.46 / 0 mm；本型号实际范围 249.54–250 mm；h12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）偏差 0 / +0.4 mm；本型号实际范围 127–127.4 mm；H12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）偏差 -0.3 / +0.3 mm；本型号实际范围 19–19.6 mm
Table 9 · EN 16983 page 13（PDF 15）偏差 -5 / +5 %；检测位置 0.75 h0
Table 10 · EN 16983 pages 13～14（PDF 15～16）0.92 mm；2 × IT12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）42–52 HRC
7.2 · EN 16983 page 11（PDF 13）1 mm；推荐导柱直径 126 mm
Table 12 · EN 16983 page 15（PDF 17）1.6 mm；推荐导套内径 251.6 mm
Table 12 · EN 16983 page 15（PDF 17）见结构化要求
12 · EN 16983 section 12, page 21（PDF 23）2 × test load；压至平位后复核自由高度与检测负荷
7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺
7.5 · EN 16983 page 12（PDF 14）phosphated and oiled
7.5 · EN 16983 page 12（PDF 14）recommended for dynamic duty where fatigue-life improvement is required；process agreement required
10.2.2 · EN 16983 page 20（PDF 22）本型号最大深度 0.339 mm
7.2 · EN 16983 page 11（PDF 13）见结构化要求
10.1 · EN 16983 page 17（PDF 19）0.15–0.2 h0；本型号实际范围 1.095–1.46 mm；避免位置 I 开裂
10.2.1 · EN 16983 page 18（PDF 20）超过 100 °C 使用时应与制造商确认材料、应力与松弛要求
9 / Figures 3–4 · EN 16983 page 17（PDF 19）检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂
8.4.1 · EN 16983 page 13（PDF 15）按标准约定的量具、压盘及测量条件执行
8 · EN 16983 pages 13～14（PDF 15～16）见结构化要求
11.3 · EN 16983 page 21（PDF 23）Acceptance inspection according to EN ISO 3269 where applicable
2 · EN 16983 pages 11～18（PDF 13～20）Contract and product documentation requirements apply
contract · EN 16983 pages 11～18（PDF 13～20）3
表 2 · GB/T 1972.2 标准页4～5（PDF 11～12）碟簧 ? 250-? GB/T 1972.2
B.2 · GB/T 1972.2 附录 B B.2（标准页27/PDF 34）50CrVA / 51CrMnV / 60Si2MnA；材料质量证明及复验
6.1 · GB/T 1972.2 标准页5（PDF 12）偏差 -0.15 / +0.15 mm；本型号实际范围 11.15–11.45 mm
表5 · GB/T 1972.2 标准页6（PDF 13）偏差 -0.3 / +0.3 mm；本型号实际范围 19–19.6 mm
表7 · GB/T 1972.2 标准页8（PDF 15）42–52 HRC
6.5.1 · GB/T 1972.2 标准页10（PDF 17）1 mm；推荐导柱直径 126 mm
表 C.1 · GB/T 1972.2 附录 C 表 C.1（标准页30/PDF 37）1.6 mm；推荐导套内径 251.6 mm
表 C.1 · GB/T 1972.2 附录 C 表 C.1（标准页30/PDF 37）见结构化要求
C.2 · GB/T 1972.2 附录 C C.2（标准页30/PDF 37）2 × test load；压至平位后复核自由高度与检测负荷
6.6 / 7.3 · GB/T 1972.2 标准页10、15（PDF 17、22）无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺
6.4 · GB/T 1972.2 标准页9（PDF 16）磷化或供需双方约定
6.7 · GB/T 1972.2 标准页10（PDF 17）按需及供需协议；GB/T 31214.1
6.8 · GB/T 1972.2 标准页10（PDF 17）本型号最大深度 0.15 mm
6.5.2 · GB/T 1972.2 标准页10（PDF 17）见结构化要求
6.9.1 · GB/T 1972.2 标准页10（PDF 17）0.15–0.2 h0；本型号实际范围 1.095–1.46 mm；避免位置 I 开裂
6.9.2 · GB/T 1972.2 标准页10～11（PDF 17～18）超过 100 °C 使用时应与制造商确认材料、应力与松弛要求
6.10 / 图6 · GB/T 1972.2 标准页14（PDF 21）检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂
7.6 · GB/T 1972.2 标准页19（PDF 26）厚度测量三个或更多点取平均；外径取多点最大值、内径取多点最小值；自由高度多次测量取平均
7.4 · GB/T 1972.2 标准页15～18（PDF 22～25）见结构化要求
7.7 · GB/T 1972.2 标准页20（PDF 27）见结构化要求
7.2 · GB/T 1972.2 标准页15（PDF 22）特殊检查水平 S-4；缺陷按 A/B/C 分类并按批量选择抽样方案
8.1～8.5，表9～13 · GB/T 1972.2 标准页20～23（PDF 27～30）清洁、防潮、防损；附产品合格证；通风干燥贮存
9 · GB/T 1972.2 标准页23～24（PDF 30～31）t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 1.883333–2.26 mm；本型号建议值 1.883333 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。
Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）0.2–0.75 h0；本型号实际范围 1.46–5.475 mm
聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paperb ≈ De / 150；本型号建议值 1.666667 mm
contact-flat width recommendation · Ferrari 2013, p.66（本地《支撑面计算.pdf》PDF 4）1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑
3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24超过 10 片或存在不利组合时，不直接套用标准疲劳图
10.2.2 · DIN EN 16983 page 18（PDF 20）按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略
guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构
C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25De/Di=1.968504，De/t=20.833333，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM
3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21| 检验特性 | 要求与界限 | 状态 | 来源 |
|---|---|---|---|
| 外径D / De | 250 mm (-0.46/+0 mm); 范围 249.54–250 mm补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 内径d / Di | 127 mm (+0/+0.4 mm); 范围 127–127.4 mm补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 产品厚度t / t′ | 11.3 mm (-0.1/+0.1 mm); 范围 11.2–11.4 mm补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 自由高度H0 / l₀ | 19.3 mm (-0.3/+0.3 mm); 范围 19–19.6 mm补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 锥高h0 / h₀ | 7.3 mm补充规格的 h0 按目录名义基准厚度 t 记录；t′ 是减薄后的产品厚度，不能用 t′ 公差反推独立 h0 验收界限。 | nominal_reference_only | DIN-EN-16983-2017-09Supplementary catalog geometry with DIN EN 16983 general tolerance basis |
| 同轴度— | ≤ 0.92 mm补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 平面度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 平行度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 检测负荷Ft | 仅百分比公差已解析检测负荷百分比公差，但缺少经确认的名义检测负荷，暂不生成 N 值上下限。 | 仅百分比公差 | DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16） |
| 硬度— | 42–52 HRC补充规格不属于 A/B/C 尺寸表；尺寸公差、同轴度、硬度和导向间隙按 DIN EN 16983 通用范围规则解析 | 已解析 | DIN EN 16983:2017-09EN 16983 page 11（PDF 13） |
若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
