DIN 6796 锥形弹簧垫圈 / DIN 6796 锥形弹簧垫圈

6.002.700.50*0.72

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

询价

SPECIFICATION

规格参数

连接级装配参数需工程复核

外径 D: 6.00 mm
内径 d: 2.70 mm
产品厚度 t: 0.50 mm
自由高度 H₀: 0.72 mm
锥高 h₀: 0.22 mm
执行标准: DIN 6796
材料 / 表面处理: FSt 弹簧钢（DIN 6796）磷化加油 · QUENCHED_TEMPERED_PRESETERP：DIN6796-M2.5-FSt
温度范围: — ～ — °C

ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

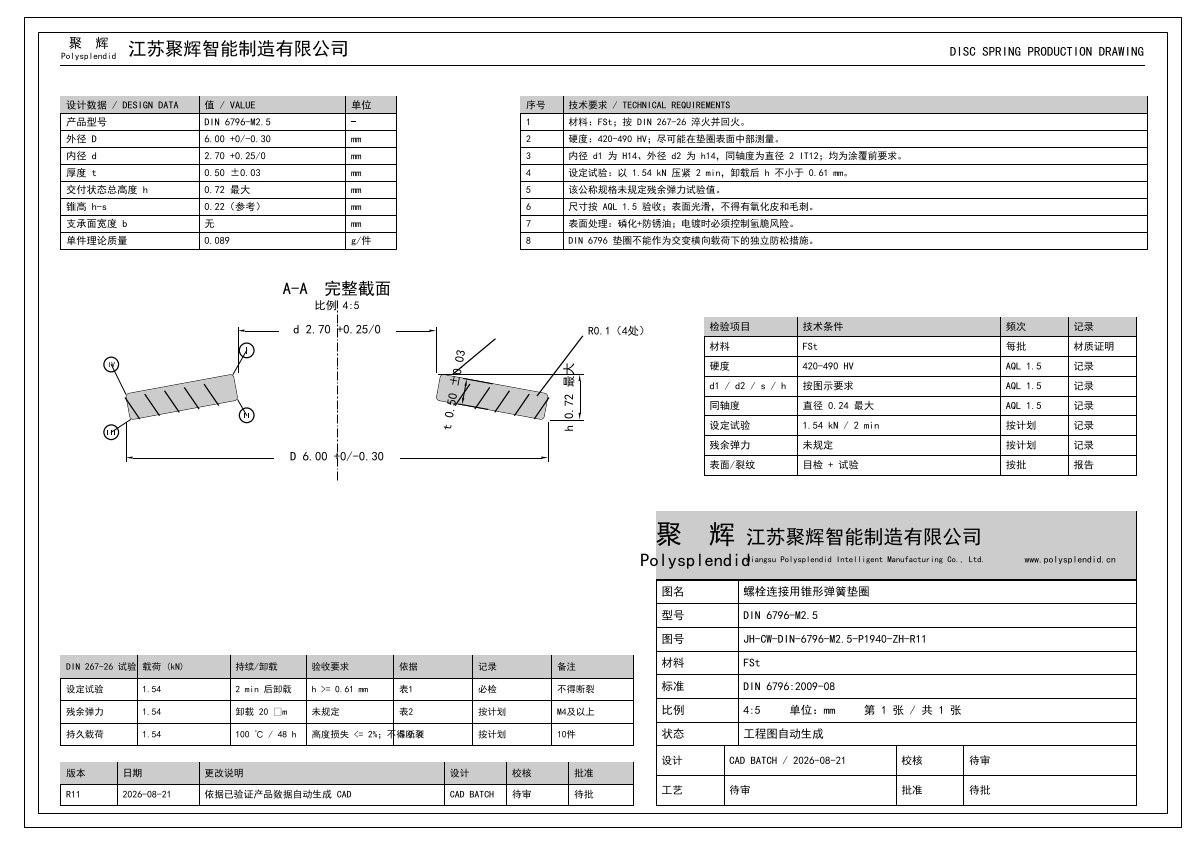

6.00*2.70*0.50*0.72 DXF、DWG 工程图预览

打开完整图纸预览

DWGDIN 6796-M2.5 DWG CAD 图纸JH-CW-DIN-6796-M2.5-P1940-ZH-R11.dwg · 50 KB

DXFDIN 6796-M2.5 DXF CAD 图纸JH-CW-DIN-6796-M2.5-P1940-ZH-R11.dxf · 117 KB

STEPDIN 6796-M2.5 STEP CAD 图纸JH-CW-DIN-6796-M2.5-P1940-R11.step · 21 KB

STLDIN 6796-M2.5 STL CAD 图纸JH-CW-DIN-6796-M2.5-P1940-R11.stl · 1.6 MB

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格

DIN 6796 锥形弹簧垫圈几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3

几何契约

普通锥面

支承面: 无
公差等级: 见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖

—厂家曲线 / 应力未公开✓聚辉计算数据1✓已关联标准1✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

组合边界

按完整螺栓连接复核

DIN 6796 垫圈用于补偿沉降并维持以轴向载荷为主的短螺栓连接预紧力，不能作为交变横向载荷下的独立防松措施。装配扭矩必须结合螺纹、摩擦和拧紧方法另行校核。

申请连接级工程复核

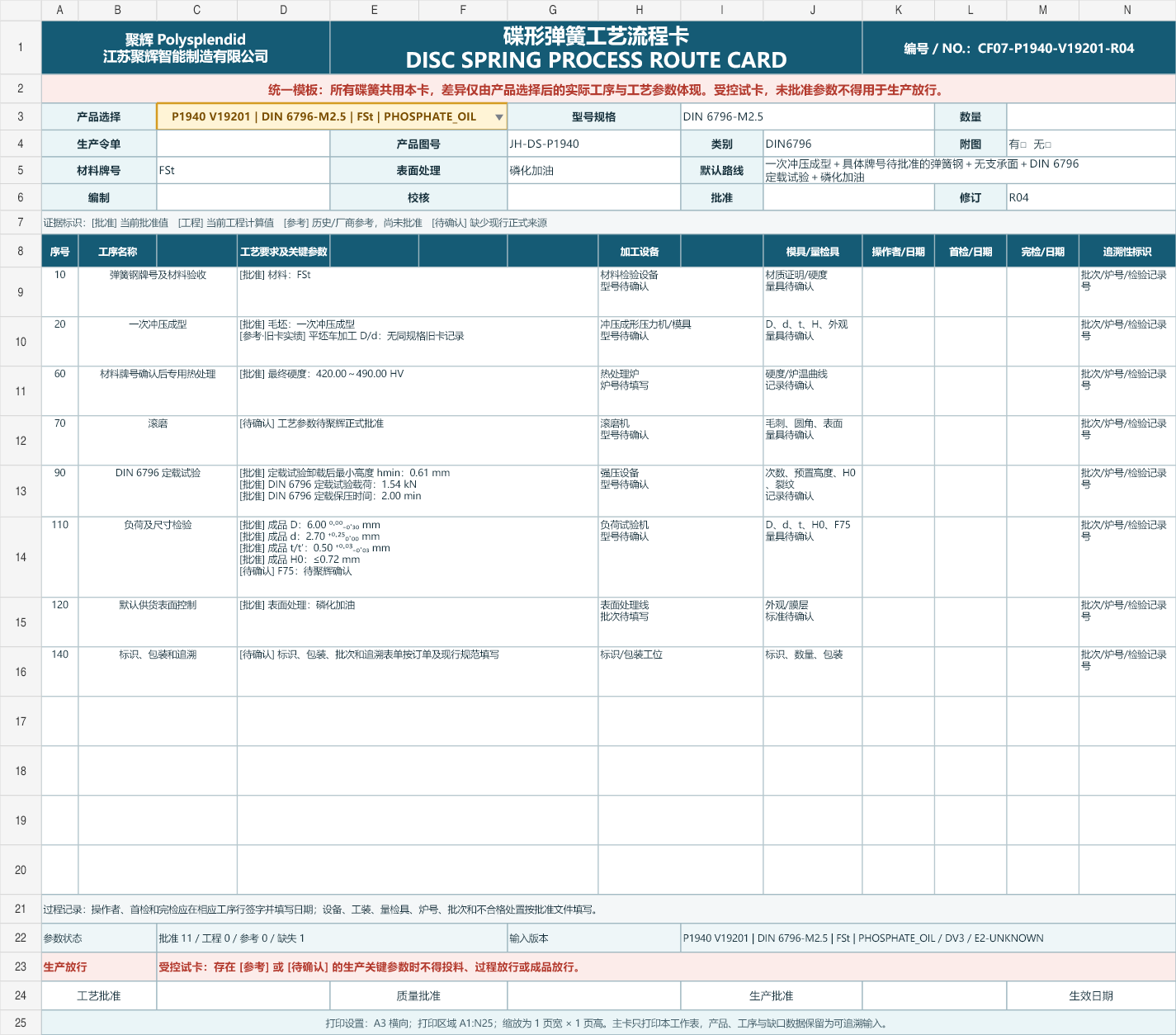

CF-07 · PROCESS CARD LIBRARY

制造工艺流程卡

1 个材料工艺身份

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。

FSt 工艺卡预览

V19201 · R04

FSt

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+GENERIC_SPRING_STEEL+NO_SUPPORT_FACE+DIN6796_SETTING_TEST+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 18.8 kB

STANDARD DOSSIER

该产品的标准要求

13 条已解析要求

DIN 6796:2009-08螺栓连接用锥形弹簧垫圈

系列 — · 组别 1 · 无支承面

检验表1内径 d1

2.7 mm

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验表1外径 d2

6 mm

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验表1厚度 s

0.5 mm

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验表1交付状态总高度 h max

0.72 mm；maximum in delivery condition; not a symmetric tolerance

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验设定试验后总高度 h min

0.61 mm；设定试验后的最小总高度。

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验表1每千件参考重量

0.09 kg/1000

Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验内径 d1 的 H14 公差

偏差 0 / +0.25 mm；H14

Figure 1 / Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验外径 d2 的 h14 公差

偏差 -0.3 / 0 mm；h14

Figure 1 / Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验厚度 s 的材料厚度公差

偏差 -0.025 / +0.025 mm；DIN EN 10140 normal tolerance A, strip width < 125 mm

Figure 1 / Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验内外径同轴度（直径 2 IT12）

diameter 2 IT12 (IT12=0.12 mm at d2=6 mm)

Figure 1 / Table 1 · DIN 6796 pages 5-6 / Figure 1 / Table 1

检验FSt 锥形弹簧垫圈硬度 420–490 HV

420–490 HV；quenched and tempered FSt; DIN 267-26

clauses 4-5 / Tables 1-2 · DIN 267-26 clauses 4-5 / tables 1-2

检验设定试验压紧力

1.54 kN；compress for 2 minutes; released height shall be at least h min

clauses 4-5 / Tables 1-2 · DIN 267-26 clauses 4-5 / tables 1-2

单品20 µm 卸载后的最小残余弹力

DIN 267-26:2005-12 deterministic table/range lookup

clauses 4-5 / Tables 1-2 · 4-6

INSPECTION DOSSIER

产品检验要求

13 项验收界限

检验特性	要求与界限	状态	来源
外径D / De	6 mmh14	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
内径 d1d1	2.7 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
内径d / Di	2.7 mmH14	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
外径 d2d2	6 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
产品厚度t / t′	0.5 mmDIN EN 10140 normal tolerance A, strip width < 125 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
厚度 ss	0.5 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
自由高度H0 / l₀	≤ 0.72 mmmaximum in delivery condition; not a symmetric tolerance	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
总高度 hh	0.72 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
锥高h0 / h₀	仅保留名义值，公差等待正式来源仅保存产品名义值；公差、测量条件和抽样方案等待正式厂商资料或聚辉检验规范。	待正式来源	待正式来源—
总高度 hh	0.61 mm	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
同轴度—	≤ 0.24 mmdiameter 2 IT12 (IT12=0.12 mm at d2=6 mm)	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
每千件参考重量m1000	0.09 kg/1000	已解析	DIN 6796:2009-08DIN 6796 pages 5-6 / Figure 1 / Table 1
平面度—	仅保留名义值，公差等待正式来源仅保存产品名义值；公差、测量条件和抽样方案等待正式厂商资料或聚辉检验规范。	待正式来源	待正式来源—
平行度—	仅保留名义值，公差等待正式来源仅保存产品名义值；公差、测量条件和抽样方案等待正式厂商资料或聚辉检验规范。	待正式来源	待正式来源—
检测负荷Ft	仅保留名义值，公差等待正式来源仅保存产品名义值；公差、测量条件和抽样方案等待正式厂商资料或聚辉检验规范。	待正式来源	待正式来源—
硬度—	420–490 HVquenched and tempered FSt; DIN 267-26	已解析	DIN 6796:2009-08DIN 267-26 clauses 4-5 / tables 1-2
设定试验压紧力Fp	1.54 kNcompress for 2 minutes; released height shall be at least h min	已解析	DIN 6796:2009-08DIN 267-26 clauses 4-5 / tables 1-2

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
