标准碟形弹簧 / DIN 2093 A系列
CENTURY_SPRING 型号备注：CDM-904650 · CENTURY-DISC-SPRINGS-2014 · 定位 18
CHRISTIAN_BAUER 型号备注：104 946 · CB-DISC-SPRINGS-0611 · 定位 163
MUBEA 型号备注：18 0103 · MUBEA-MANUAL-2023 · 印刷页 68（PDF 第 70 页）
SCHNORR 型号备注：018400 · SCHNORR-HANDBOOK-EN · 定位 94
SOLON 型号备注：SDS 90x46x5 · SOLON-BELLEVILLE-CATALOG · 定位 53
SPIROL 型号备注：DSC 90 x 46 x 5 WR · SPIROL-DISC-SPRINGS-2026 · 定位 16
结构参数、执行标准与可下载工程文件均由后台已发布数据生成。
打开完整图纸预览CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。
最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

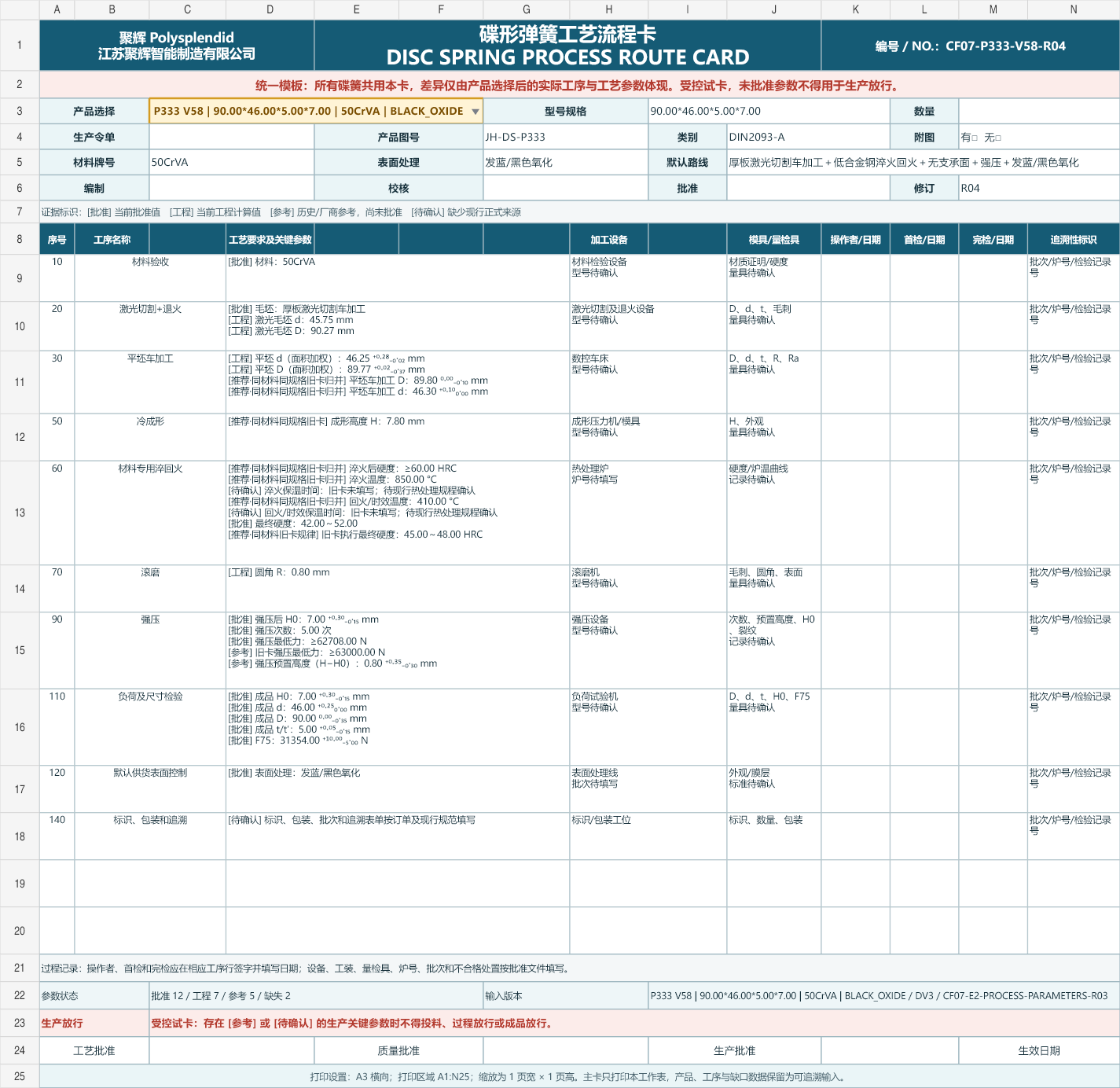

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。
BLACK_OXIDE
LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE
阻断——不得生产放行
下载 Excel 工艺卡 · 21 kB
PHOSPHATE_OIL
LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL
阻断——不得生产放行
下载 Excel 工艺卡 · 20.8 kB
BLACK_OXIDE
LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE
阻断——不得生产放行
下载 Excel 工艺卡 · 21 kB
PHOSPHATE_OIL
LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL
阻断——不得生产放行
下载 Excel 工艺卡 · 21 kB载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| 25% h | 0.250 | 0.5055 | 12,050 | 421 | — | — | — |
| 50% h | 0.500 | 1.0135 | 23,091 | 862 | — | — | — |
| 75% h | 0.750 | 1.5189 | 33,468 | 1,372 | — | — | — |
| 100% h | 1.000 | 2.0244 | 43,508 | 1,937 | — | — | — |
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| 75% h0 | 0.750 | 1.5000 | 31,350 | — | — | — | — |
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| 25% h0 | 0.250 | 0.5000 | 11,267 | 728 | 382 | 394 | — |
| 50% h0 | 0.500 | 1.0000 | 21,617 | 1,406 | 814 | 757 | — |
| 75% h0 | 0.750 | 1.5000 | 31,354 | 2,035 | 1,295 | 1,088 | — |
| 100% h0 | 1.000 | 2.0000 | 40,786 | 2,615 | 1,826 | 1,387 | — |
该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| catalog listed operating point | 1.004 | 2.0070 | 40,784 | — | — | — | — |
| 数据点 | s/h0 | s (mm) | F (N) | σ1 / σII (MPa) | σ2 / σIII (MPa) | σ3 (MPa) | σOM (MPa) |
|---|---|---|---|---|---|---|---|
| 15% h0 preload | 0.150 | 0.3000 | 6,888 | 223 | 240 | — | — |
| 25% h0 | 0.250 | 0.5000 | 11,267 | 382 | 394 | — | — |
| 50% h0 | 0.500 | 1.0000 | 21,617 | 814 | 757 | — | — |
| 75% h0 | 0.750 | 1.5000 | 31,354 | 1,295 | 1,088 | — | — |
| 100% h0 / flat | 1.000 | 2.0000 | 40,786 | — | — | — | -1,558 |
t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.833333–1 mm；本型号建议值 0.833333 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。
Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）0.2–0.75 h0；本型号实际范围 0.4–1.5 mm
聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑
3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24超过 10 片或存在不利组合时，不直接套用标准疲劳图
10.2.2 · DIN EN 16983 page 18（PDF 20）按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略
guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构
C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25De/Di=1.956522，De/t=18，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM
3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 212
Table 2 · EN 16983 pages 6～7（PDF 8～9）A
Table 3 · EN 16983 pages 6～7（PDF 8～9）EN 10083 / EN 10089 / EN 10132-4 MPa
5 · EN 16983 page 7（PDF 9）冲压/精冲、冷成形、内外径加工、边缘倒圆
Table 7 · EN 16983 page 11（PDF 13）偏差 -0.15 / +0.05 mm；本型号实际范围 4.85–5.05 mm
Table 8 · EN 16983 page 13（PDF 15）偏差 -0.35 / 0 mm；本型号实际范围 89.65–90 mm；h12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）偏差 0 / +0.25 mm；本型号实际范围 46–46.25 mm；H12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）偏差 -0.15 / +0.3 mm；本型号实际范围 6.85–7.3 mm
Table 9 · EN 16983 page 13（PDF 15）偏差 -5 / +10 %；检测位置 0.75 h0
Table 10 · EN 16983 pages 13～14（PDF 15～16）0.7 mm；2 × IT12
8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）见结构化要求
Table 11 · EN 16983 page 15（PDF 17）42–52 HRC
7.2 · EN 16983 page 11（PDF 13）0.6 mm；推荐导柱直径 45.4 mm
Table 12 · EN 16983 page 15（PDF 17）1 mm；推荐导套内径 91 mm
Table 12 · EN 16983 page 15（PDF 17）见结构化要求
12 · EN 16983 section 12, page 21（PDF 23）2 × test load；压至平位后复核自由高度与检测负荷
7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺
7.5 · EN 16983 page 12（PDF 14）phosphated and oiled
7.5 · EN 16983 page 12（PDF 14）recommended for dynamic duty where fatigue-life improvement is required；process agreement required
10.2.2 · EN 16983 page 20（PDF 22）本型号最大深度 0.15 mm
7.2 · EN 16983 page 11（PDF 13）见结构化要求
10.1 · EN 16983 page 17（PDF 19）0.15–0.2 h0；本型号实际范围 0.3–0.4 mm；避免位置 I 开裂
10.2.1 · EN 16983 page 18（PDF 20）超过 100 °C 使用时应与制造商确认材料、应力与松弛要求
9 / Figures 3–4 · EN 16983 page 17（PDF 19）检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂
8.4.1 · EN 16983 page 13（PDF 15）按标准约定的量具、压盘及测量条件执行
8 · EN 16983 pages 13～14（PDF 15～16）见结构化要求
11.3 · EN 16983 page 21（PDF 23）Acceptance inspection according to EN ISO 3269 where applicable
2 · EN 16983 pages 11～18（PDF 13～20）Contract and product documentation requirements apply
contract · EN 16983 pages 11～18（PDF 13～20）| 检验特性 | 要求与界限 | 状态 | 来源 |
|---|---|---|---|
| 外径D / De | 90 mm (-0.35/+0 mm); 范围 89.65–90 mm标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 内径d / Di | 46 mm (+0/+0.25 mm); 范围 46–46.25 mm标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 产品厚度t / t′ | 5 mm (-0.15/+0.05 mm); 范围 4.85–5.05 mm标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 自由高度H0 / l₀ | 7 mm (-0.15/+0.3 mm); 范围 6.85–7.3 mm标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 13（PDF 15） |
| 锥高h0 / h₀ | 2 mm (-0.2/+0.45 mm); 范围 1.8–2.45 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。 | 推导参考 | DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15） |
| 同轴度— | ≤ 0.7 mm标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 12（PDF 14） |
| 平面度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 平行度— | 由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。 | 需协议确定 | POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论 |
| 检测负荷Ft | 31354 N (-5/+10%); 范围 29786.3–34489.4 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。 | 已解析 | DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16） |
| 硬度— | 42–52 HRC标准规则已经解析到该具体产品。 | 已解析 | DIN EN 16983:2017-09EN 16983 page 11（PDF 13） |
若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
