标准碟形弹簧 / DIN 2093 B系列

180.0092.006.00*11.10

Name: 180.00*92.00*6.00*11.10 碟形弹簧
Brand: 聚辉 Polysplendid
SKU: 180.00*92.00*6.00*11.10

CENTURY_SPRING 型号备注：CDM-1809260 · CENTURY-DISC-SPRINGS-2014 · 定位 19

CHRISTIAN_BAUER 型号备注：104 980 · CB-DISC-SPRINGS-0611 · 定位 165

MUBEA 型号备注：18 0154 · MUBEA-MANUAL-2023 · 印刷页 72（PDF 第 74 页）

SCHNORR 型号备注：021950 · SCHNORR-HANDBOOK-EN · 定位 96

SCHNORR 型号备注：213 742 · SCHNORR-HANDBOOK-EN · 定位 118

SCHNORR 型号备注：213 744 · SCHNORR-HANDBOOK-EN · 定位 124

SOLON 型号备注：SDS 180x92x6 · SOLON-BELLEVILLE-CATALOG · 定位 54

SOLON 型号备注：SDS 180x92x6-177 · SOLON-BELLEVILLE-CATALOG · 定位 46

SPIROL 型号备注：DSC 180 x 92 x 6 WR · SPIROL-DISC-SPRINGS-2026 · 定位 16

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货

SPECIFICATION

规格参数

带入在线计算 →

外径 D: 180.00 mm
内径 d: 92.00 mm
产品厚度 t: 6.00 mm
自由高度 H₀: 11.10 mm
锥高 h₀: 5.10 mm
执行标准: DIN 2093
材料 / 表面处理: 铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：180.00*92.00*6.00*11.10-T-H5.10-50CRVA-BLACK_OXIDE-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：180.00*92.00*6.00*11.10-T-H5.10-60SI2MNA-BLACK_OXIDE-PSX7CrNiAl17-7 / 17-7PH 不锈钢本色 · 常温立定（强压）ERP：180.00*92.00*6.00*11.10-T-H5.10-1.4568-PLAIN-PSX22CrMoV12-1 热稳定钢本色 · 常温立定（强压）ERP：180.00*92.00*6.00*11.10-T-H5.10-1.4923-PLAIN-PSX39CrMo17-1 耐腐蚀热稳定钢本色 · 常温立定（强压）ERP：180.00*92.00*6.00*11.10-T-H5.10-1.4122-PLAIN-PS
温度范围: -50 ～ 300 °C

ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

打开完整图纸预览

DWG180.00*92.00*6.00*11.10 DWG CAD 图纸JH-DS-180.00-92.00-6.00-11.10-P368-ZH-R10.dwg · 51 KB

下载

DXF180.00*92.00*6.00*11.10 DXF CAD 图纸JH-DS-180.00-92.00-6.00-11.10-P368-ZH-R10.dxf · 122 KB

下载

STEP180.00*92.00*6.00*11.10 STEP CAD 图纸JH-DS-180.00-92.00-6.00-11.10-P368-R10.step · 21 KB

下载

STL180.00*92.00*6.00*11.10 STL CAD 图纸JH-DS-180.00-92.00-6.00-11.10-P368-R10.stl · 1.6 MB

下载

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格

标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

补充规格碟形弹簧可购买材料：按需求确认

补充规格的检验项目和允许偏差以详情页及报价确认文件为准。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4568

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4122

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

耐高温碟形弹簧可购买材料：1.4923

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3

几何契约

普通锥面

支承面: 无
公差等级: 见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖

✓厂家曲线 / 应力9✓聚辉计算数据1✓已关联标准2✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

组合边界

先校核单片，再确定组合

并联主要增加载荷，串联主要增加行程；摩擦、接触、导向、预紧及制造离散性必须另行校核。

组合与特性曲线应力疲劳与松弛边界带入在线计算

CF-07 · PROCESS CARD LIBRARY

制造工艺流程卡

7 个材料工艺身份

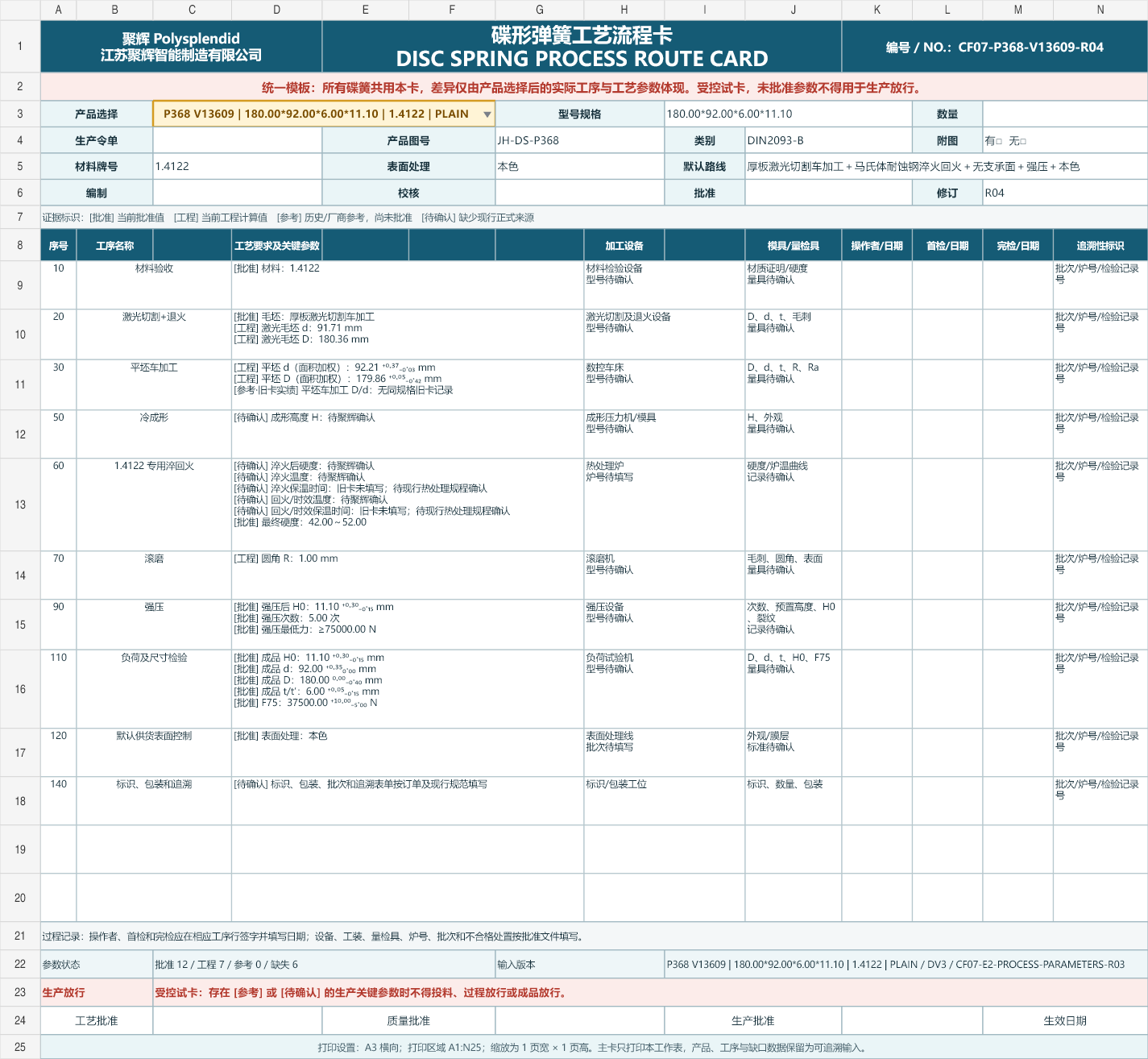

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。

V13609 · R04

1.4122

PLAIN

LASER_CUT_PLATE+MARTENSITIC_CORROSION_QT+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB

V13611 · R04

1.4568

PLAIN

LASER_CUT_PLATE+PH_STAINLESS+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 21 kB

V17233 · R04

1.4923

PLAIN

LASER_CUT_PLATE+HEAT_RESISTANT_STEEL+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB

V163 · R04

50CrVA

BLACK_OXIDE

LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 21 kB

V165 · R04

51CrV4

PHOSPHATE_OIL

LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB

V164 · R04

60Si2MnA

BLACK_OXIDE

LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.9 kB

V19412 · R04

60Si2MnA

PHOSPHATE_OIL

LASER_CUT_PLATE+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.9 kB

APPROVED SOURCE DATA

厂商工程数据

9 套可追溯数据

载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。

Century Spring CDM-1809260厂商目录曲线

来源: Century Spring Precision Disc Springs / 2014-01
位置: 第 19 页
材料: AISI C1075 or AISI 6150 carbon/alloy steel
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h	0.250	1.2852	17,415	414	—	—	—
50% h	0.500	2.5705	29,972	772	—	—	—
75% h	0.750	3.8583	39,296	1,082	—	—	—
100% h	1.000	5.1435	46,995	1,338	—	—	—

Christian Bauer 104 980厂商工作簿计算值

来源: Christian Bauer cb_cV4 Product List / local reference edition
位置: Liste row 267
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
75% h0	0.750	3.8250	37,530	—	—	—	—

Mubea 慕贝尔 18 0154厂商计算工作簿

来源: Disc Spring Calculation Program 032 / 032
位置: Standard row 207
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: 885.421 kg

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h0	0.250	1.2750	16,558	705	144	396	—
50% h0	0.500	2.5500	28,552	1,331	368	742	—
75% h0	0.750	3.8250	37,502	1,875	672	1,035	—
100% h0	1.000	5.1000	44,930	2,340	1,057	1,278	—

SCHNORR 施诺 021950厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 96 页
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 862.500 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 213 742厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 118 页
材料: 1.4122
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 865.497 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 213 744厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 124 页
材料: 1.4923
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 865.497 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

Solon SDS 180x92x6厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 54 页
材料: 50CrV4 (AISI 6150 equivalent)
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.001	5.1050	44,928	—	—	—	—

Solon SDS 180x92x6-177厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 46 页
材料: 1.4568
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.125	5.7400	56,183	—	—	—	—

SPIROL DSC 180 x 92 x 6 WR厂商设计计算值

来源: SPIROL Disc Springs / 2026
位置: 第 16 页
材料: Alloy Steel
温度: 来源未声明，不作假定
数据范围: five_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
15% h0 preload	0.151	0.7700	10,568	77	244	—	—
25% h0	0.251	1.2800	16,558	144	396	—	—
50% h0	0.500	2.5500	28,552	368	742	—	—
75% h0	0.751	3.8300	37,502	672	1,035	—	—
100% h0 / flat	1.000	5.1000	44,930	—	—	—	-1,192

STANDARD DOSSIER

该产品的标准要求

35 条已解析要求

PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）

系列 B · 组别 2 · 无支承面

单品边缘圆角建议范围（企业制图规则，非标准强制）

t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 1–1.2 mm；本型号建议值 1 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。

Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）

单品聚辉默认工作位移区间

0.2–0.75 h0；本型号实际范围 1.02–3.825 mm

聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper

单品正常叠合片数建议

1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑

3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24

单品标准疲劳图适用的对合片数边界

超过 10 片或存在不利组合时，不直接套用标准疲劳图

10.2.2 · DIN EN 16983 page 18（PDF 20）

制造导向与叠簧润滑

按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略

guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17

单品导向方式优先级

优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构

C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25

单品超出简化理论的几何复核触发条件

De/Di=1.956522，De/t=30，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM

3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21

DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸

系列 B · 组别 2 · 无支承面

单品碟簧组别 2

Table 2 · EN 16983 pages 6～7（PDF 8～9）

单品B 尺寸系列

Table 3 · EN 16983 pages 6～7（PDF 8～9）

单品标准弹簧钢材料要求

EN 10083 / EN 10089 / EN 10132-4 MPa

5 · EN 16983 page 7（PDF 9）

制造组别 2 制造与表面粗糙度

冲压/精冲、冷成形、内外径加工、边缘倒圆

Table 7 · EN 16983 page 11（PDF 13）

单品厚度极限偏差

偏差 -0.15 / +0.05 mm；本型号实际范围 5.85–6.05 mm

Table 8 · EN 16983 page 13（PDF 15）

单品外径 h12 极限偏差

偏差 -0.4 / 0 mm；本型号实际范围 179.6–180 mm；h12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品内径 H12 极限偏差

偏差 0 / +0.35 mm；本型号实际范围 92–92.35 mm；H12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品自由高度极限偏差

偏差 -0.15 / +0.3 mm；本型号实际范围 10.95–11.4 mm

Table 9 · EN 16983 page 13（PDF 15）

单品检测负荷极限偏差

偏差 -5 / +10 %；检测位置 0.75 h0

Table 10 · EN 16983 pages 13～14（PDF 15～16）

单品同轴度公差

0.8 mm；2 × IT12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

检验组别 2 / B 系列卸载最低负荷比

见结构化要求

Table 11 · EN 16983 page 15（PDF 17）

单品组别 2 硬度

42–52 HRC

7.2 · EN 16983 page 11（PDF 13）

单品内导柱推荐总间隙

1 mm；推荐导柱直径 91 mm

Table 12 · EN 16983 page 15（PDF 17）

单品外导套推荐总间隙

1.6 mm；推荐导套内径 181.6 mm

Table 12 · EN 16983 page 15（PDF 17）

单品导向件表面要求

见结构化要求

12 · EN 16983 section 12, page 21（PDF 23）

制造立定（强压）处理

2 × test load；压至平位后复核自由高度与检测负荷

7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）

制造表面质量与边缘

无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺

7.5 · EN 16983 page 12（PDF 14）

制造表面处理与防腐

phosphated and oiled

7.5 · EN 16983 page 12（PDF 14）

制造喷丸强化

recommended for dynamic duty where fatigue-life improvement is required；process agreement required

10.2.2 · EN 16983 page 20（PDF 22）

检验脱碳层深度

本型号最大深度 0.18 mm

7.2 · EN 16983 page 11（PDF 13）

单品静载计算应力上限

见结构化要求

10.1 · EN 16983 page 17（PDF 19）

单品动载最小预压缩变形量

0.15–0.2 h0；本型号实际范围 0.765–1.02 mm；避免位置 I 开裂

10.2.1 · EN 16983 page 18（PDF 20）

单品松弛与使用温度提示

超过 100 °C 使用时应与制造商确认材料、应力与松弛要求

9 / Figures 3–4 · EN 16983 page 17（PDF 19）

检验检测负荷方法

检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂

8.4.1 · EN 16983 page 13（PDF 15）

检验尺寸检测方法

按标准约定的量具、压盘及测量条件执行

8 · EN 16983 pages 13～14（PDF 15～16）

检验硬度检测方法与位置

见结构化要求

11.3 · EN 16983 page 21（PDF 23）

批次批次抽样与接收规则

Acceptance inspection according to EN ISO 3269 where applicable

2 · EN 16983 pages 11～18（PDF 13～20）

包装标志、包装与贮存

Contract and product documentation requirements apply

contract · EN 16983 pages 11～18（PDF 13～20）

INSPECTION DOSSIER

产品检验要求

7 项验收界限

数据边界：平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖

检验特性	要求与界限	状态	来源
外径D / De	180 mm (-0.4/+0 mm); 范围 179.6–180 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
内径d / Di	92 mm (+0/+0.35 mm); 范围 92–92.35 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
产品厚度t / t′	6 mm (-0.15/+0.05 mm); 范围 5.85–6.05 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
自由高度H0 / l₀	11.1 mm (-0.15/+0.3 mm); 范围 10.95–11.4 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
锥高h0 / h₀	5.1 mm (-0.2/+0.45 mm); 范围 4.9–5.55 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。	推导参考	DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15）
同轴度—	≤ 0.8 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
平面度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
平行度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
检测负荷Ft	37500 N (-5/+10%); 范围 35625–41250 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。	已解析	DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16）
硬度—	42–52 HRC标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 11（PDF 13）

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
