标准碟形弹簧 / DIN 2093 B系列

22.50*11.20*0.80*1.45

CENTURY_SPRING 型号备注：CDM-221108 · CENTURY-DISC-SPRINGS-2014 · 定位 17

CHRISTIAN_BAUER 型号备注：104 466 · CB-DISC-SPRINGS-0611 · 定位 159

MUBEA 型号备注：17 0065 · MUBEA-MANUAL-2023 · 印刷页 62（PDF 第 64 页）

MUBEA 型号备注：17 1065 · MUBEA-MANUAL-2023 · 印刷页 80（PDF 第 82 页）

SCHNORR 型号备注：007100 · SCHNORR-HANDBOOK-EN · 定位 86

SCHNORR 型号备注：057 900 · SCHNORR-HANDBOOK-EN · 定位 110

SCHNORR 型号备注：057 903 · SCHNORR-HANDBOOK-EN · 定位 102

SOLON 型号备注：SDS 22.5x11.2x0.8 · SOLON-BELLEVILLE-CATALOG · 定位 51

SOLON 型号备注：SDS 22.5x11.2x0.8-177 · SOLON-BELLEVILLE-CATALOG · 定位 41

SOLON 型号备注：SDS 22.5x11.2x0.8-301 · SOLON-BELLEVILLE-CATALOG · 定位 47

SPIROL 型号备注：DSC 22.5 x 11.2 x 0.80 DK · SPIROL-DISC-SPRINGS-2026 · 定位 17

SPIROL 型号备注：DSC 22.5 x 11.2 x 0.8 BR · SPIROL-DISC-SPRINGS-2026 · 定位 14

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货
SPECIFICATION

规格参数

带入在线计算 →
外径 D
22.50 mm
内径 d
11.20 mm
产品厚度 t
0.80 mm
自由高度 H₀
1.45 mm
锥高 h₀
0.65 mm
执行标准
DIN 2093
材料 / 表面处理
铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-50CRVA-BLACK_OXIDE-PSX10CrNi18-8 / 301 不锈钢本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-1.4310-PLAIN-PSNimonic 90 / NiCr20Co18Ti本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-2.4969-PLAIN-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-60SI2MNA-BLACK_OXIDE-PSX5CrNi18-10 / 304 不锈钢本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-1.4301-PLAIN-PSInconel 718 / NiCr19NbMo本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-2.4668-PLAIN-PSX5CrNiMo17-12-2 / 316 不锈钢本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-1.4401-PLAIN-PSInconel X-750 / NiCr15Fe7TiAl本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-2.4669-PLAIN-PSX7CrNiAl17-7 / 17-7PH 不锈钢本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-1.4568-PLAIN-PSX39CrMo17-1 耐腐蚀热稳定钢本色 · 常温立定（强压）ERP：22.50*11.20*0.80*1.45-T-H0.65-1.4122-PLAIN-PS
温度范围
-50 ～ 300 °C
ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

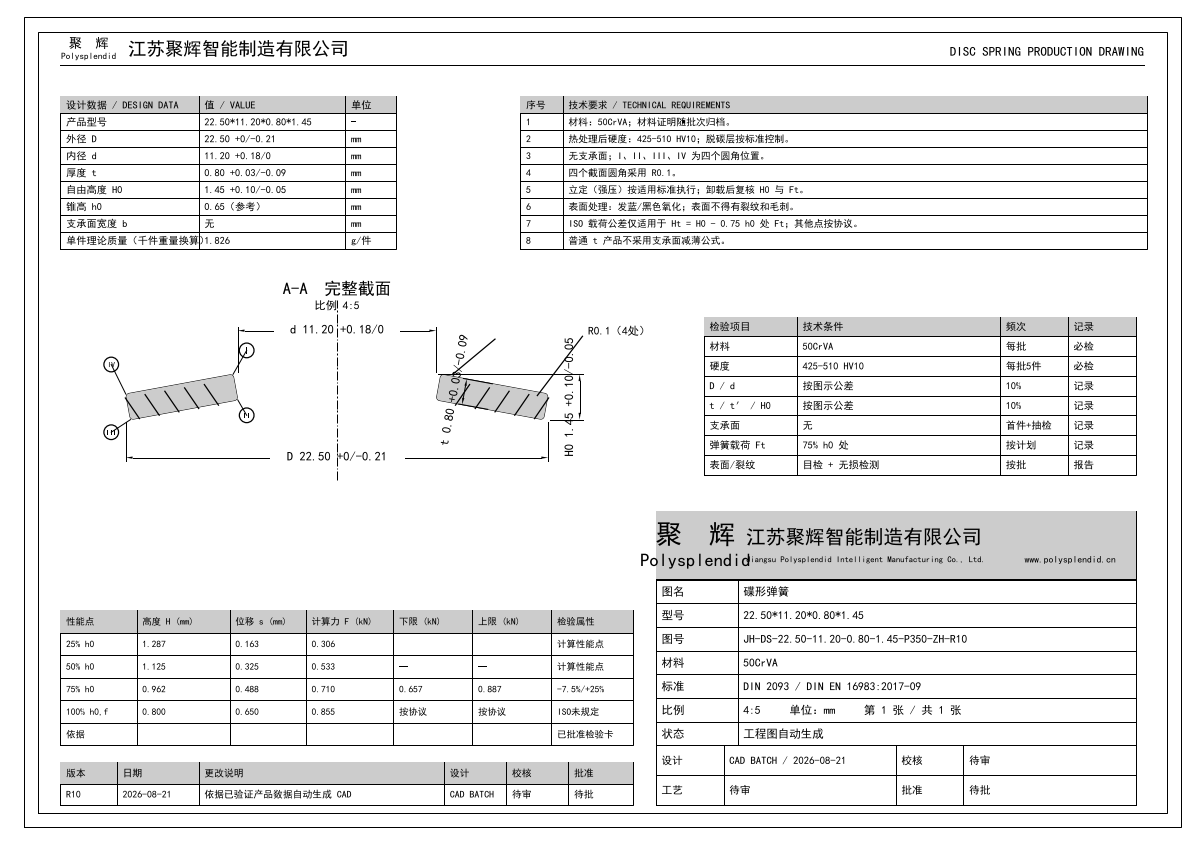

22.50*11.20*0.80*1.45 DXF、DWG 工程图预览打开完整图纸预览
DWG22.50*11.20*0.80*1.45 DWG CAD 图纸JH-DS-22.50-11.20-0.80-1.45-P350-ZH-R10.dwg · 51 KB
下载
DXF22.50*11.20*0.80*1.45 DXF CAD 图纸JH-DS-22.50-11.20-0.80-1.45-P350-ZH-R10.dxf · 122 KB
下载
STEP22.50*11.20*0.80*1.45 STEP CAD 图纸JH-DS-22.50-11.20-0.80-1.45-P350-R10.step · 21 KB
下载
STL22.50*11.20*0.80*1.45 STL CAD 图纸JH-DS-22.50-11.20-0.80-1.45-P350-R10.stl · 1.6 MB
下载

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格
标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4310

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4301

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4401

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4568

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4122

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4969

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4668

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4669

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3
几何契约

普通锥面

支承面
无
公差等级
见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖
✓厂家曲线 / 应力12✓聚辉计算数据8✓已关联标准2✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

CF-07 · PROCESS CARD LIBRARY

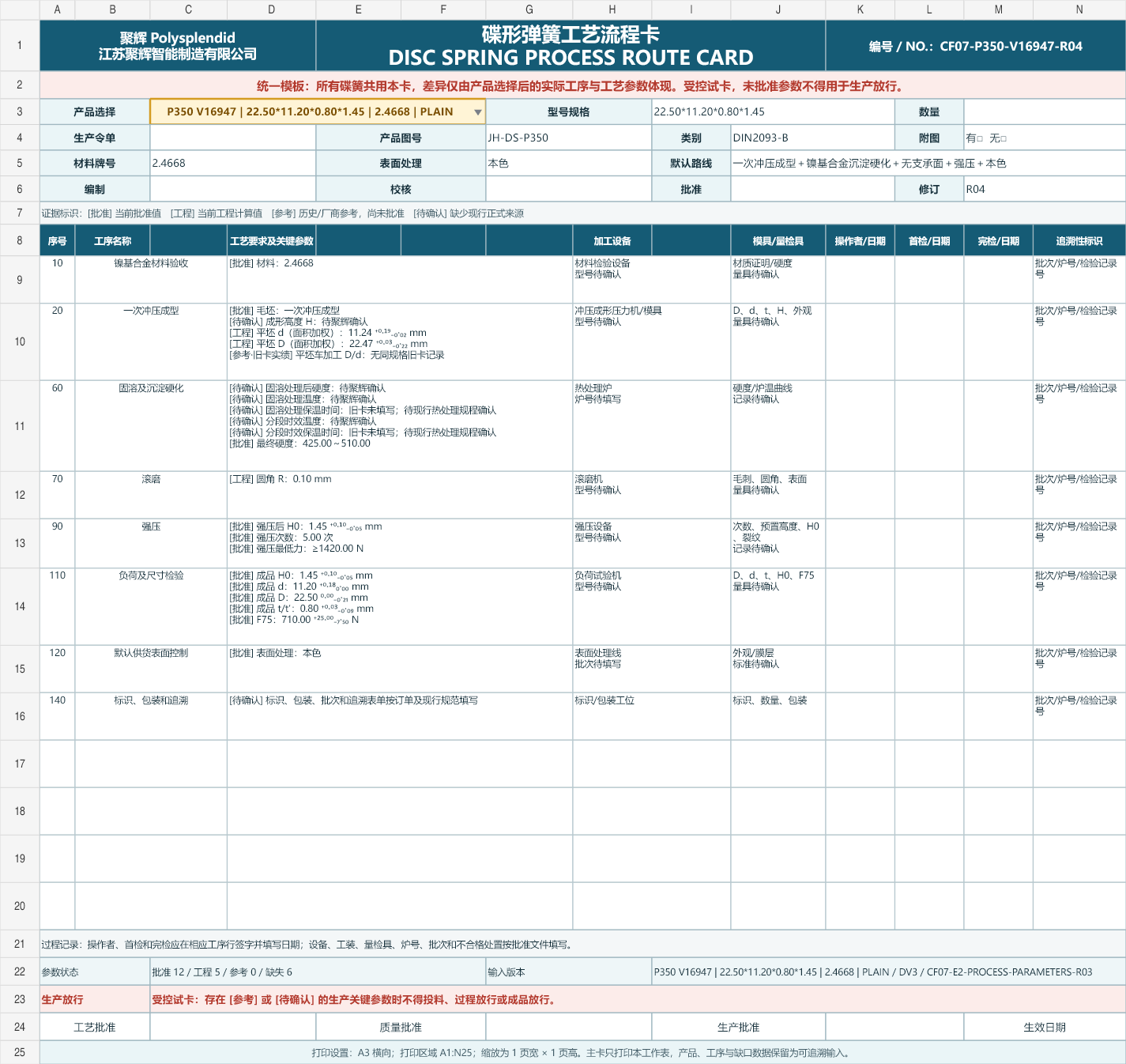

制造工艺流程卡

12 个材料工艺身份

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。

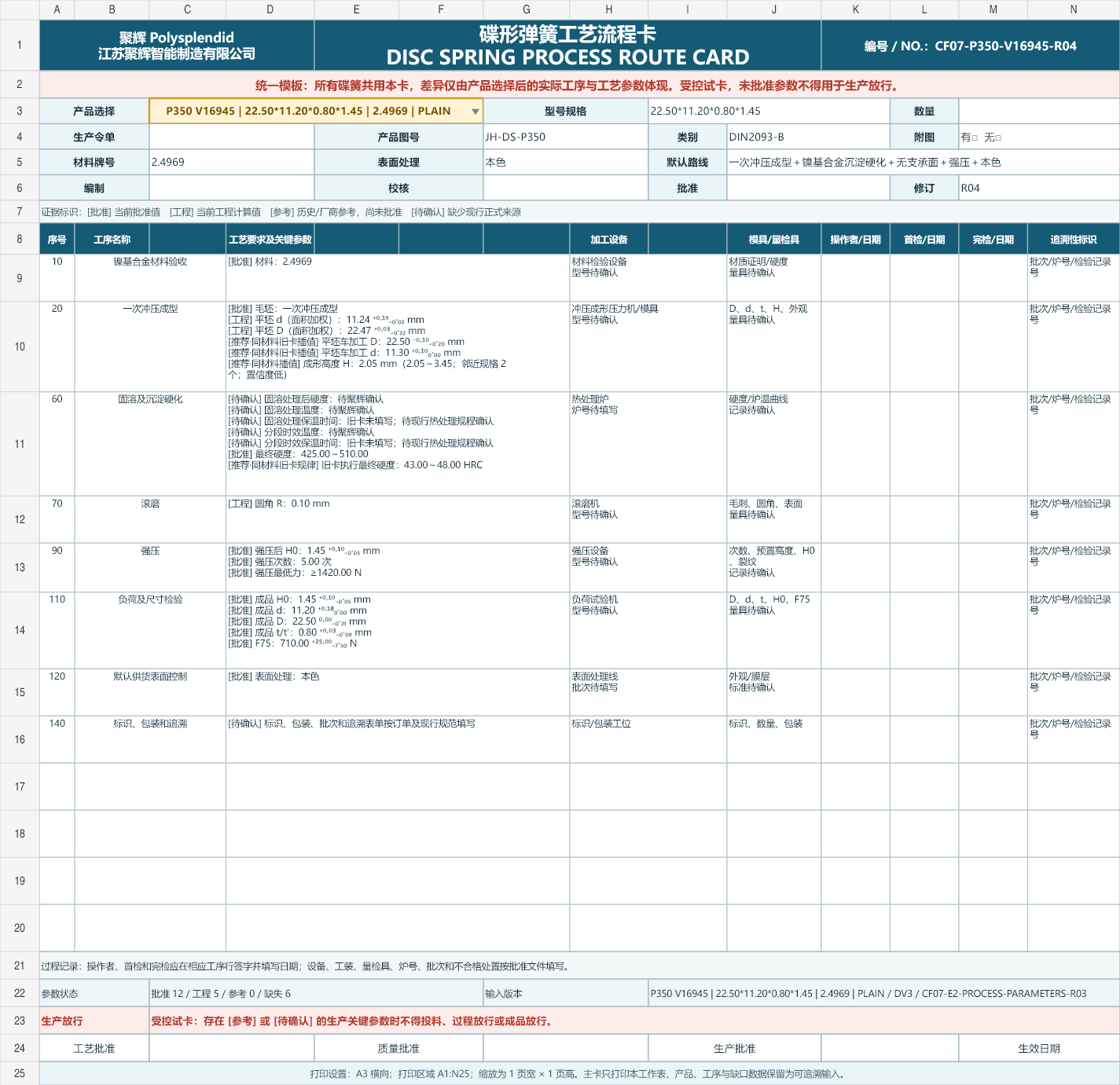

1.4122 工艺卡预览
V12711 · R04

1.4122

PLAIN

CONTINUOUS_DIE_FORM+MARTENSITIC_CORROSION_QT+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

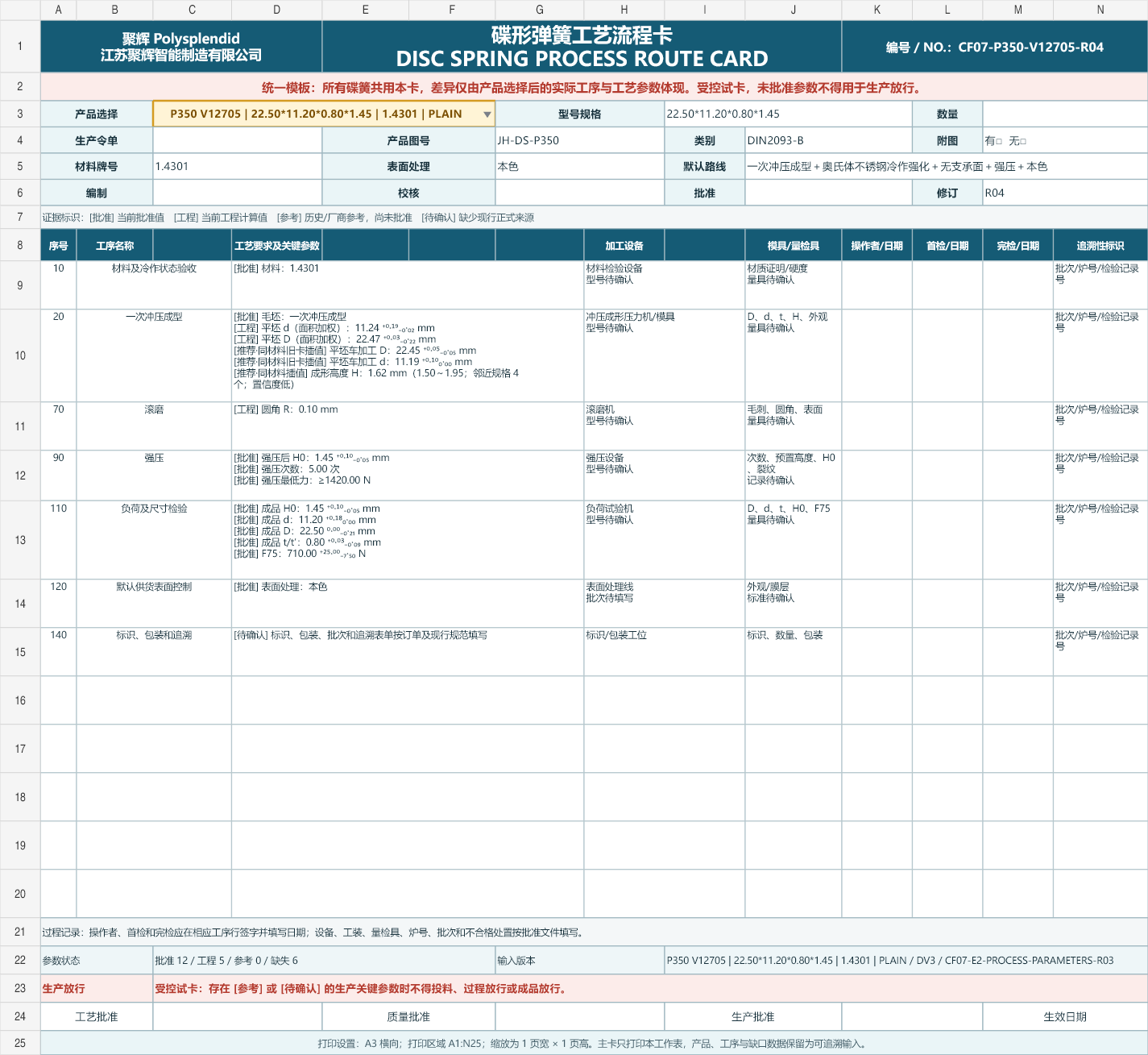

1.4401 工艺卡预览
V12707 · R04

1.4401

PLAIN

CONTINUOUS_DIE_FORM+AUSTENITIC_COLD_WORK+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20 kB

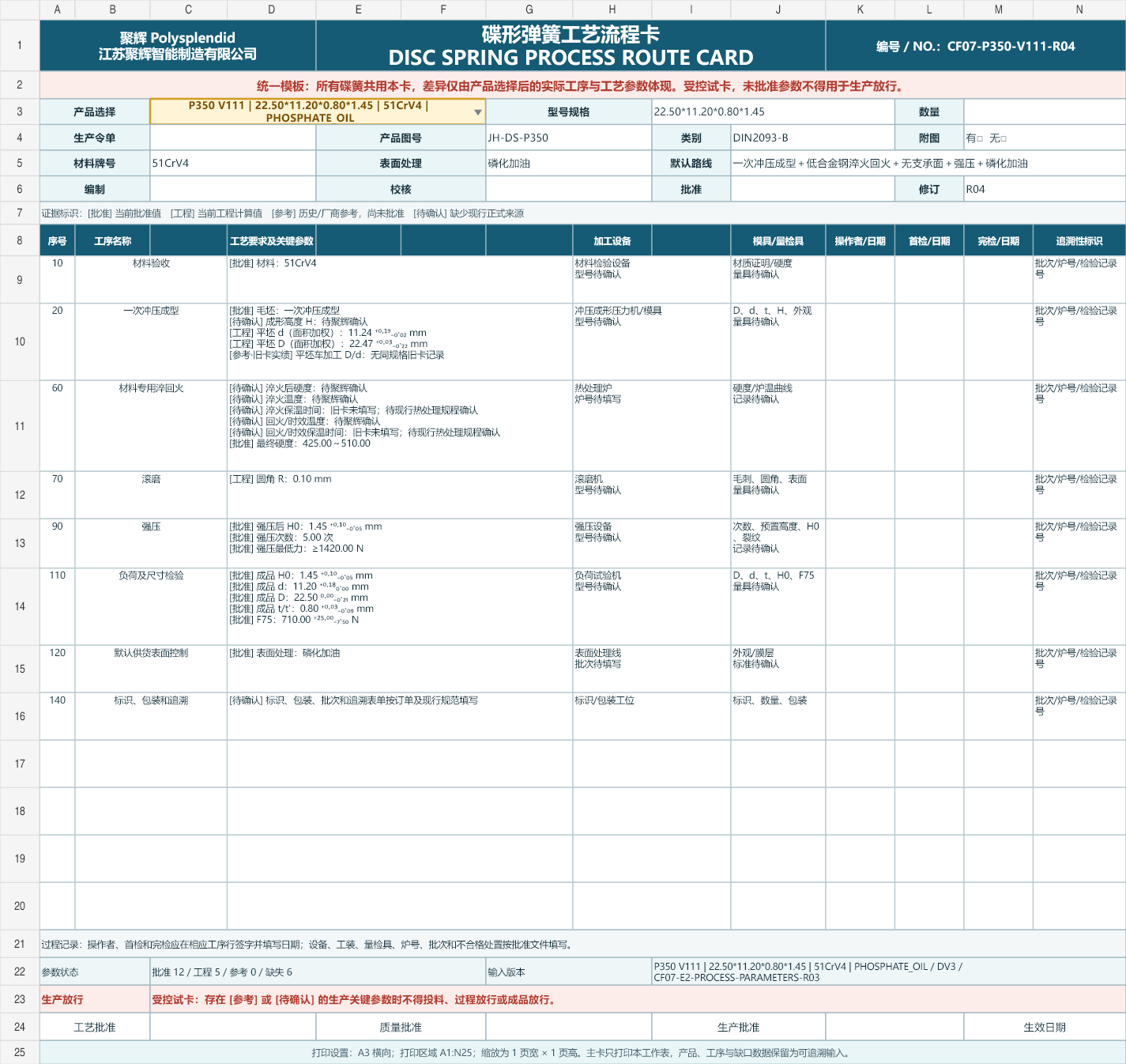

51CrV4 工艺卡预览
V111 · R04

51CrV4

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

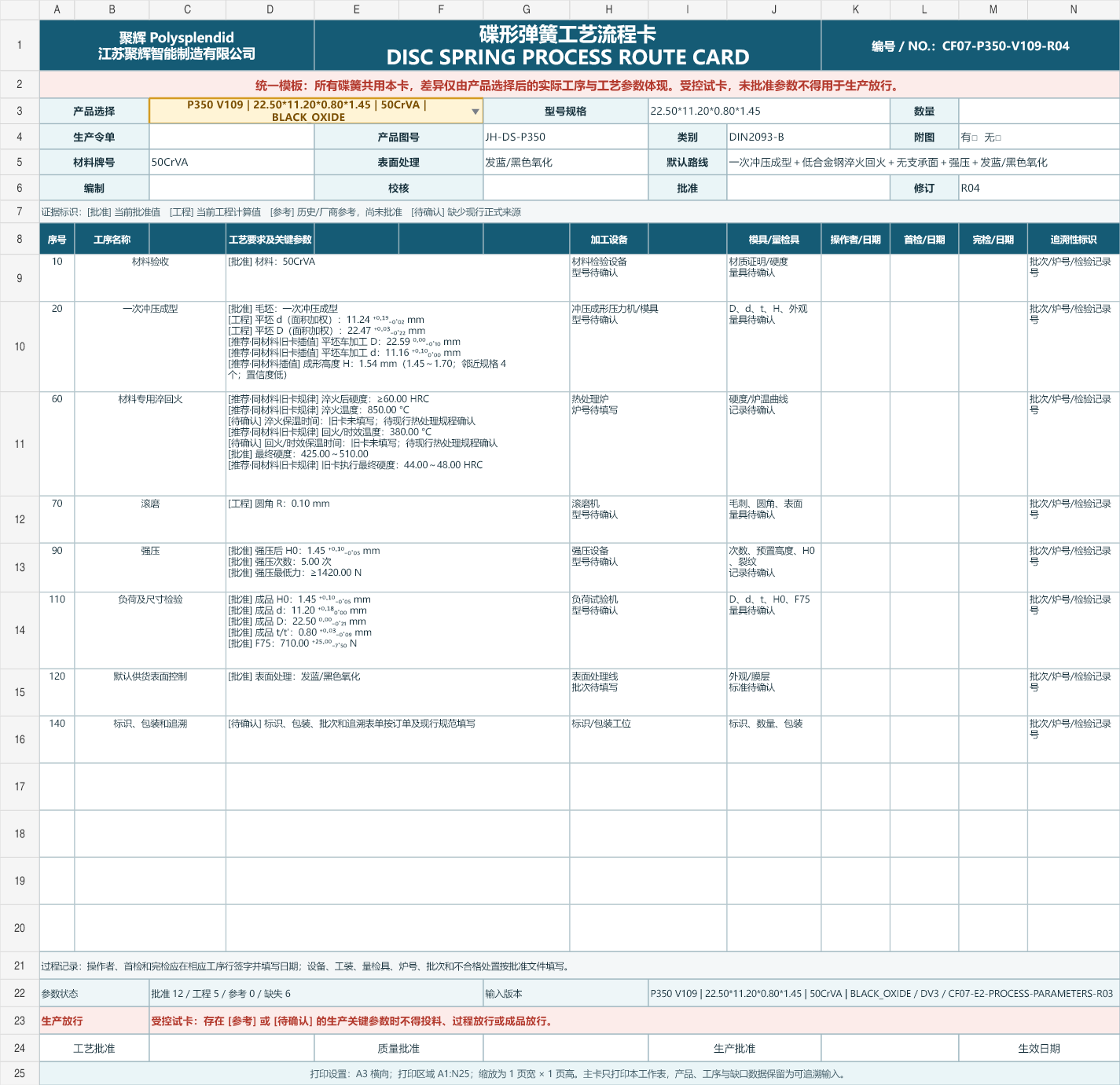

60Si2MnA 工艺卡预览
V110 · R04

60Si2MnA

BLACK_OXIDE

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB
60Si2MnA 工艺卡预览
V19394 · R04

60Si2MnA

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB
APPROVED SOURCE DATA

厂商工程数据

12 套可追溯数据

载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。

Century Spring CDM-221108厂商目录曲线
来源
Century Spring Precision Disc Springs / 2014-01
位置
第 17 页
材料
AISI C1075 or AISI 6150 carbon/alloy steel
温度
来源未声明，不作假定
数据范围
four_point_curve / loading
千件重
—
25% h: 0.1651 mm, 324.72 N50% h: 0.3277 mm, 564.924 N75% h: 0.4928 mm, 742.853 N100% h: 0.6553 mm, 898.541 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h0.2500.1651325434———
50% h0.5000.3277565814———
75% h0.7500.49287431,138———
100% h1.0000.65538991,407———
Christian Bauer 104 466厂商工作簿计算值
来源
Christian Bauer cb_cV4 Product List / local reference edition
位置
Liste row 80
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
75% h00.7500.4875710————
Mubea 慕贝尔 17 0065厂商计算工作簿
来源
Disc Spring Calculation Program 032 / 032
位置
Standard row 67
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
four_point_curve / loading
千件重
1.878 kg
25% h0: 0.162 mm, 306.3 N50% h0: 0.325 mm, 533.4 N75% h0: 0.487 mm, 707.4 N100% h0: 0.65 mm, 855.1 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h00.2500.1620306751171412—
50% h00.5000.32505331,420425771—
75% h00.7500.48707072,0067621,079—
100% h01.0000.65008552,5081,1821,335—
Mubea 慕贝尔 17 1065厂商目录计算值
来源
Mubea Disc Springs Manual 2023 EN / 2023
位置
第 82 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
partial_two_point_curve / loading
千件重
—
25% h0: 0.163 mm, 282.6 N50% h0: 0.325 mm, 492 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h00.2510.1630283693158380—
50% h00.5000.32504921,310392712—
SCHNORR 施诺 007100厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 86 页
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
1.799 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 057 900厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 110 页
材料
1.4122
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
1.826 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 057 903厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 102 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
1.873 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

Solon SDS 22.5x11.2x0.8厂商目录单点值
来源
Solon Belleville Springs Washer Catalog / local reference edition
位置
第 51 页
材料
50CrV4 (AISI 6150 equivalent)
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
catalog listed operating point1.0150.6600855————
Solon SDS 22.5x11.2x0.8-177厂商目录单点值
来源
Solon Belleville Springs Washer Catalog / local reference edition
位置
第 41 页
材料
1.4568
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
catalog listed operating point1.0940.7110996————
Solon SDS 22.5x11.2x0.8-301厂商目录单点值
来源
Solon Belleville Springs Washer Catalog / local reference edition
位置
第 47 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
catalog listed operating point1.0150.6600830————
SPIROL DSC 22.5 x 11.2 x 0.80 DK厂商设计计算值
来源
SPIROL Disc Springs / 2026
位置
第 17 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
five_point_curve / loading
千件重
—
15% h0 preload: 0.1 mm, 180 N25% h0: 0.16 mm, 283 N50% h0: 0.33 mm, 492 N75% h0: 0.49 mm, 653 N100% h0 / flat: 0.65 mm, 789 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
15% h0 preload0.1540.100018086234——
25% h00.2460.1600283158380——
50% h00.5080.3300492392712——
75% h00.7540.4900653703995——
100% h0 / flat1.0000.6500789———-1,177
SPIROL DSC 22.5 x 11.2 x 0.8 BR厂商设计计算值
来源
SPIROL Disc Springs / 2026
位置
第 14 页
材料
High Carbon Steel
温度
来源未声明，不作假定
数据范围
five_point_curve / loading
千件重
—
15% h0 preload: 0.1 mm, 195 N25% h0: 0.16 mm, 306 N50% h0: 0.33 mm, 533 N75% h0: 0.49 mm, 707 N100% h0 / flat: 0.65 mm, 855 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
15% h0 preload0.1540.100019593253——
25% h00.2460.1600306171412——
50% h00.5080.3300533425771——
75% h00.7540.49007077621,079——
100% h0 / flat1.0000.6500855———-1,276
STANDARD DOSSIER

该产品的标准要求

35 条已解析要求
PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）
系列 B · 组别 1 · 无支承面
单品边缘圆角建议范围（企业制图规则，非标准强制）

t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.133333–0.16 mm；本型号建议值 0.133333 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。

Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）
单品聚辉默认工作位移区间

0.2–0.75 h0；本型号实际范围 0.13–0.4875 mm

聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper
单品正常叠合片数建议

1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑

3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24
单品标准疲劳图适用的对合片数边界

超过 10 片或存在不利组合时，不直接套用标准疲劳图

10.2.2 · DIN EN 16983 page 18（PDF 20）
制造导向与叠簧润滑

按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略

guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17
单品导向方式优先级

优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构

C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25
单品超出简化理论的几何复核触发条件

De/Di=2.008929，De/t=28.125，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM

3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21
DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸
系列 B · 组别 1 · 无支承面
单品碟簧组别 1

1

Table 2 · EN 16983 pages 6～7（PDF 8～9）
单品B 尺寸系列

B

Table 3 · EN 16983 pages 6～7（PDF 8～9）
单品标准弹簧钢材料要求

EN 10083 / EN 10089 / EN 10132-4 MPa

5 · EN 16983 page 7（PDF 9）
制造组别 1 制造与表面粗糙度

冲压、冷成形、边缘倒圆

Table 7 · EN 16983 page 11（PDF 13）
单品厚度极限偏差

偏差 -0.09 / +0.03 mm；本型号实际范围 0.71–0.83 mm

Table 8 · EN 16983 page 13（PDF 15）
单品外径 h12 极限偏差

偏差 -0.21 / 0 mm；本型号实际范围 22.29–22.5 mm；h12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
单品内径 H12 极限偏差

偏差 0 / +0.18 mm；本型号实际范围 11.2–11.38 mm；H12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
单品自由高度极限偏差

偏差 -0.05 / +0.1 mm；本型号实际范围 1.4–1.55 mm

Table 9 · EN 16983 page 13（PDF 15）
单品检测负荷极限偏差

偏差 -7.5 / +25 %；检测位置 0.75 h0

Table 10 · EN 16983 pages 13～14（PDF 15～16）
单品同轴度公差

0.26 mm；2 × IT11

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
检验组别 1 / B 系列卸载最低负荷比

见结构化要求

Table 11 · EN 16983 page 15（PDF 17）
单品组别 1 硬度

425–510 HV10

7.2 · EN 16983 page 11（PDF 13）
单品内导柱推荐总间隙

0.2 mm；推荐导柱直径 11 mm

Table 12 · EN 16983 page 15（PDF 17）
单品外导套推荐总间隙

0.4 mm；推荐导套内径 22.9 mm

Table 12 · EN 16983 page 15（PDF 17）
单品导向件表面要求

见结构化要求

12 · EN 16983 section 12, page 21（PDF 23）
制造立定（强压）处理

2 × test load；压至平位后复核自由高度与检测负荷

7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）
制造表面质量与边缘

无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺

7.5 · EN 16983 page 12（PDF 14）
制造表面处理与防腐

phosphated and oiled

7.5 · EN 16983 page 12（PDF 14）
制造喷丸强化

recommended for dynamic duty where fatigue-life improvement is required；process agreement required

10.2.2 · EN 16983 page 20（PDF 22）
检验脱碳层深度

本型号最大深度 0.024 mm

7.2 · EN 16983 page 11（PDF 13）
单品静载计算应力上限

见结构化要求

10.1 · EN 16983 page 17（PDF 19）
单品动载最小预压缩变形量

0.15–0.2 h0；本型号实际范围 0.0975–0.13 mm；避免位置 I 开裂

10.2.1 · EN 16983 page 18（PDF 20）
单品松弛与使用温度提示

超过 100 °C 使用时应与制造商确认材料、应力与松弛要求

9 / Figures 3–4 · EN 16983 page 17（PDF 19）
检验检测负荷方法

检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂

8.4.1 · EN 16983 page 13（PDF 15）
检验尺寸检测方法

按标准约定的量具、压盘及测量条件执行

8 · EN 16983 pages 13～14（PDF 15～16）
检验硬度检测方法与位置

见结构化要求

11.3 · EN 16983 page 21（PDF 23）
批次批次抽样与接收规则

Acceptance inspection according to EN ISO 3269 where applicable

2 · EN 16983 pages 11～18（PDF 13～20）
包装标志、包装与贮存

Contract and product documentation requirements apply

contract · EN 16983 pages 11～18（PDF 13～20）
INSPECTION DOSSIER

产品检验要求

7 项验收界限
数据边界：平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖
检验特性要求与界限状态来源
外径D / De22.5 mm (-0.21/+0 mm); 范围 22.29–22.5 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
内径d / Di11.2 mm (+0/+0.18 mm); 范围 11.2–11.38 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
产品厚度t / t′0.8 mm (-0.09/+0.03 mm); 范围 0.71–0.83 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
自由高度H0 / l₀1.45 mm (-0.05/+0.1 mm); 范围 1.4–1.55 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
锥高h0 / h₀0.65 mm (-0.08/+0.19 mm); 范围 0.57–0.84 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。推导参考DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15）
同轴度—≤ 0.26 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
平面度—由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。需协议确定POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
平行度—由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。需协议确定POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
检测负荷Ft710 N (-7.5/+25%); 范围 656.75–887.5 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。已解析DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16）
硬度—425–510 HV10标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 11（PDF 13）

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
