标准碟形弹簧 / DIN 2093 B系列

25.00*12.20*0.90*1.60

CENTURY_SPRING 型号备注：CDM-251209 · CENTURY-DISC-SPRINGS-2014 · 定位 17

CHRISTIAN_BAUER 型号备注：104 480 · CB-DISC-SPRINGS-0611 · 定位 159

CHRISTIAN_BAUER 型号备注：105 601 · CB-CV4-XLS · 定位 Liste Niro!B31:O31

MUBEA 型号备注：17 0073 · MUBEA-MANUAL-2023 · 印刷页 64（PDF 第 66 页）

MUBEA 型号备注：17 1073 · MUBEA-MANUAL-2023 · 印刷页 80（PDF 第 82 页）

SCHNORR 型号备注：008800 · SCHNORR-HANDBOOK-EN · 定位 88

SCHNORR 型号备注：064 800 · SCHNORR-HANDBOOK-EN · 定位 112

SCHNORR 型号备注：064 900 · SCHNORR-HANDBOOK-EN · 定位 102

SOLON 型号备注：SDS 25x12.2x0.9 · SOLON-BELLEVILLE-CATALOG · 定位 51

SOLON 型号备注：SDS 25x12.2x0.9-177 · SOLON-BELLEVILLE-CATALOG · 定位 42

SPIROL 型号备注：DSC 25.0 x 12.2 x 0.90 DK · SPIROL-DISC-SPRINGS-2026 · 定位 17

SPIROL 型号备注：DSC 25 x 12.2 x 0.9 BR · SPIROL-DISC-SPRINGS-2026 · 定位 14

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货
SPECIFICATION

规格参数

带入在线计算 →
外径 D
25.00 mm
内径 d
12.20 mm
产品厚度 t
0.90 mm
自由高度 H₀
1.60 mm
锥高 h₀
0.70 mm
执行标准
DIN 2093
材料 / 表面处理
铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-50CRVA-BLACK_OXIDE-PSX10CrNi18-8 / 301 不锈钢本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-1.4310-PLAIN-PSNimonic 90 / NiCr20Co18Ti本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-2.4969-PLAIN-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-60SI2MNA-BLACK_OXIDE-PSX5CrNi18-10 / 304 不锈钢本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-1.4301-PLAIN-PSInconel 718 / NiCr19NbMo本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-2.4668-PLAIN-PSX5CrNiMo17-12-2 / 316 不锈钢本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-1.4401-PLAIN-PSInconel X-750 / NiCr15Fe7TiAl本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-2.4669-PLAIN-PSX7CrNiAl17-7 / 17-7PH 不锈钢本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-1.4568-PLAIN-PSX39CrMo17-1 耐腐蚀热稳定钢本色 · 常温立定（强压）ERP：25.00*12.20*0.90*1.60-T-H0.70-1.4122-PLAIN-PS
温度范围
-50 ～ 300 °C
ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

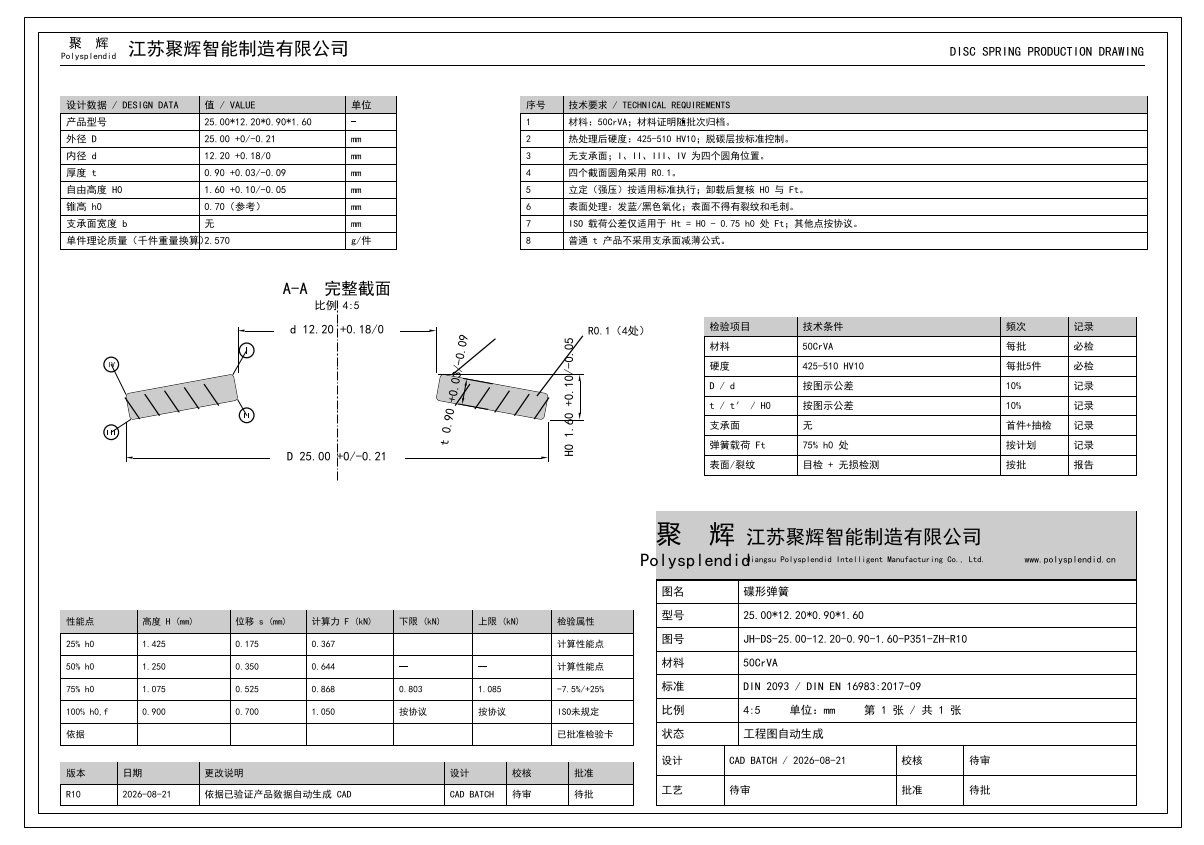

25.00*12.20*0.90*1.60 DXF、DWG 工程图预览打开完整图纸预览
DWG25.00*12.20*0.90*1.60 DWG CAD 图纸JH-DS-25.00-12.20-0.90-1.60-P351-ZH-R10.dwg · 51 KB
下载
DXF25.00*12.20*0.90*1.60 DXF CAD 图纸JH-DS-25.00-12.20-0.90-1.60-P351-ZH-R10.dxf · 122 KB
下载
STEP25.00*12.20*0.90*1.60 STEP CAD 图纸JH-DS-25.00-12.20-0.90-1.60-P351-R10.step · 21 KB
下载
STL25.00*12.20*0.90*1.60 STL CAD 图纸JH-DS-25.00-12.20-0.90-1.60-P351-R10.stl · 1.6 MB
下载

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格
标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4310

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4301

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4401

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4568

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
不锈钢与耐腐蚀碟形弹簧可购买材料：1.4122

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4969

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4668

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
耐高温碟形弹簧可购买材料：2.4669

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →
ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3
几何契约

普通锥面

支承面
无
公差等级
见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖
✓厂家曲线 / 应力12✓聚辉计算数据8✓已关联标准2✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

CF-07 · PROCESS CARD LIBRARY

制造工艺流程卡

12 个材料工艺身份

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。

1.4122 工艺卡预览
V12731 · R04

1.4122

PLAIN

CONTINUOUS_DIE_FORM+MARTENSITIC_CORROSION_QT+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB
1.4401 工艺卡预览
V12727 · R04

1.4401

PLAIN

CONTINUOUS_DIE_FORM+AUSTENITIC_COLD_WORK+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20 kB

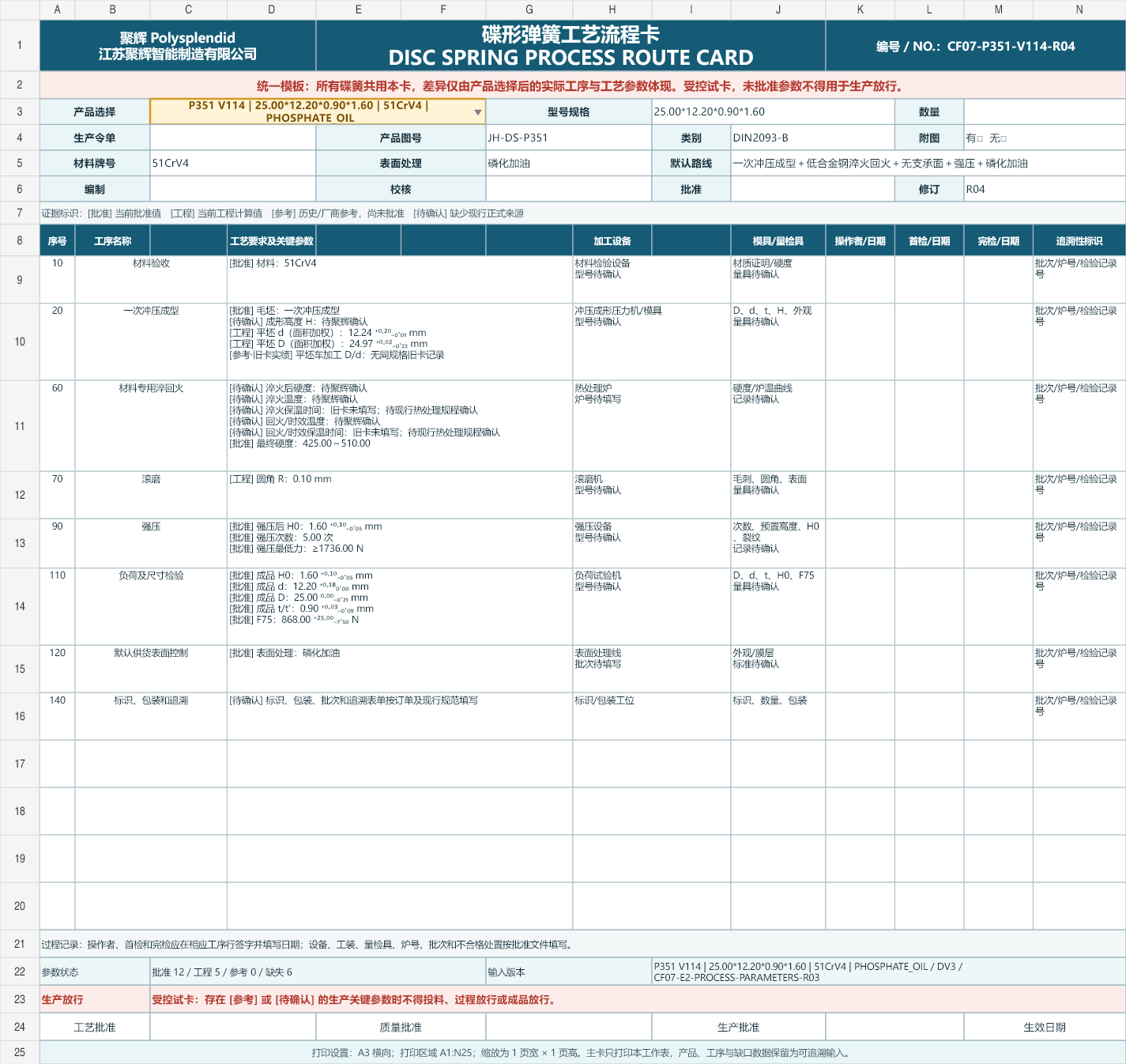

51CrV4 工艺卡预览
V114 · R04

51CrV4

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

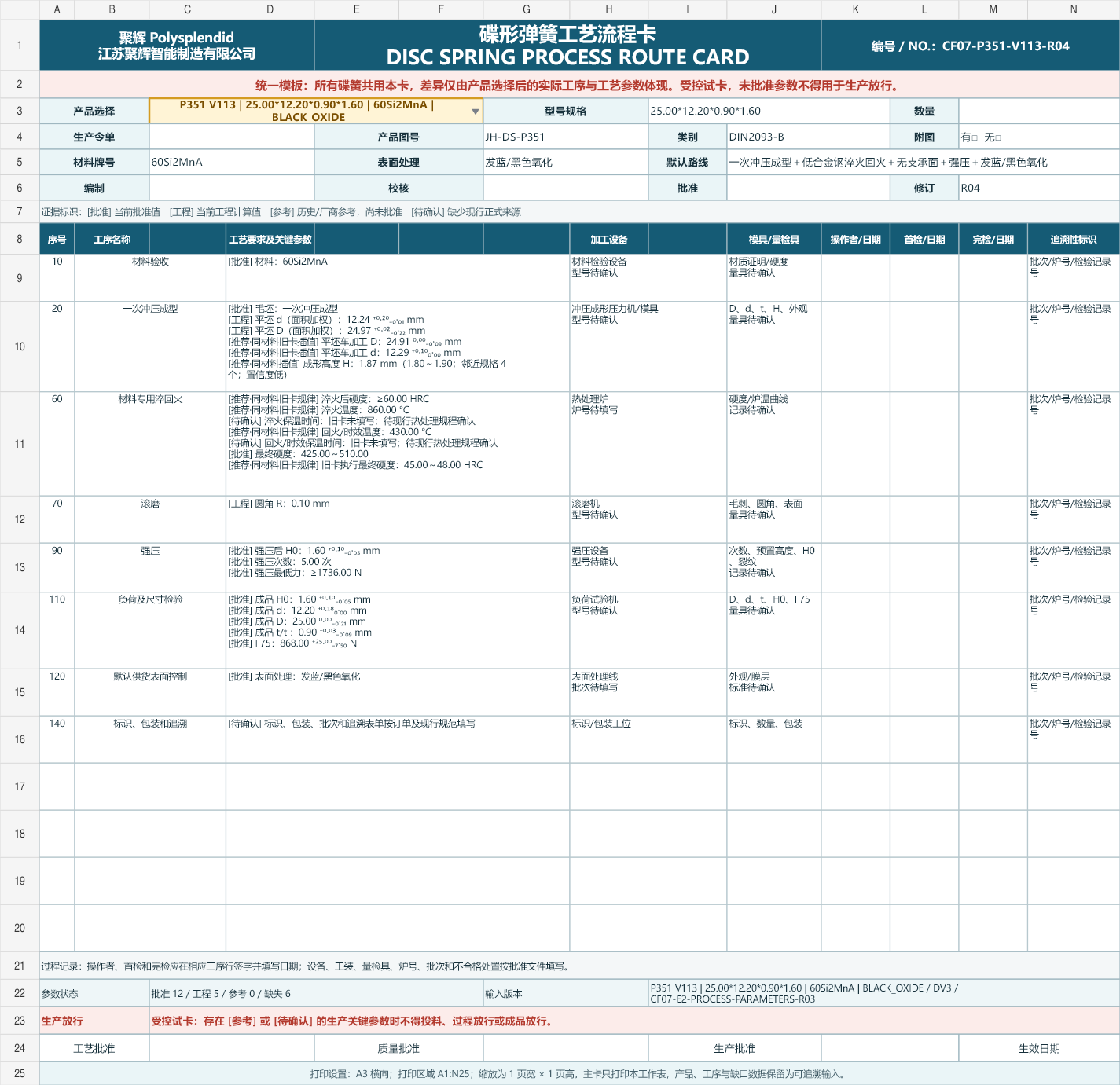

60Si2MnA 工艺卡预览
V113 · R04

60Si2MnA

BLACK_OXIDE

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB
60Si2MnA 工艺卡预览
V19395 · R04

60Si2MnA

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB
APPROVED SOURCE DATA

厂商工程数据

12 套可追溯数据

载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。

Century Spring CDM-251209厂商目录曲线
来源
Century Spring Precision Disc Springs / 2014-01
位置
第 17 页
材料
AISI C1075 or AISI 6150 carbon/alloy steel
温度
来源未声明，不作假定
数据范围
four_point_curve / loading
千件重
—
25% h: 0.1778 mm, 386.995 N50% h: 0.3531 mm, 680.578 N75% h: 0.5309 mm, 907.437 N100% h: 0.7061 mm, 1103.159 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h0.2500.1778387407———
50% h0.5000.3531681765———
75% h0.7500.53099071,076———
100% h1.0000.70611,1031,331———
Christian Bauer 104 480厂商工作簿计算值
来源
Christian Bauer cb_cV4 Product List / local reference edition
位置
Liste row 94
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
75% h00.7500.5250868————
Christian Bauer 105 601厂商工作簿计算值
来源
Christian Bauer cb_cV4 Product List / local reference edition
位置
Liste Niro row 31
材料
1.4310
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
75% h00.7500.5250801————
Mubea 慕贝尔 17 0073厂商计算工作簿
来源
Disc Spring Calculation Program 032 / 032
位置
Standard row 78
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
four_point_curve / loading
千件重
2.642 kg
25% h0: 0.175 mm, 366.8 N50% h0: 0.35 mm, 644.3 N75% h0: 0.525 mm, 862.3 N100% h0: 0.7 mm, 1050 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h00.2500.1750367724181389—
50% h00.5000.35006441,371440730—
75% h00.7500.52508621,9407761,023—
100% h01.0000.70001,0502,4321,1901,268—
Mubea 慕贝尔 17 1073厂商目录计算值
来源
Mubea Disc Springs Manual 2023 EN / 2023
位置
第 82 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
partial_two_point_curve / loading
千件重
—
25% h0: 0.175 mm, 338.4 N50% h0: 0.35 mm, 594.3 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
25% h00.2500.1750338668167359—
50% h00.5000.35005941,265406674—
SCHNORR 施诺 008800厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 88 页
材料
本来源表未声明
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
2.543 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 064 800厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 112 页
材料
1.4122
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
2.570 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 064 900厂商目录摘要
来源
Schnorr Disc Springs Handbook / source copy in project archive
位置
第 102 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
summary_only / loading
千件重
2.637 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

Solon SDS 25x12.2x0.9厂商目录单点值
来源
Solon Belleville Springs Washer Catalog / local reference edition
位置
第 51 页
材料
50CrV4 (AISI 6150 equivalent)
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
catalog listed operating point1.0160.71101,050————
Solon SDS 25x12.2x0.9-177厂商目录单点值
来源
Solon Belleville Springs Washer Catalog / local reference edition
位置
第 42 页
材料
1.4568
温度
来源未声明，不作假定
数据范围
single_point / loading
千件重
—
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
catalog listed operating point1.1240.78701,290————
SPIROL DSC 25.0 x 12.2 x 0.90 DK厂商设计计算值
来源
SPIROL Disc Springs / 2026
位置
第 17 页
材料
1.4310
温度
来源未声明，不作假定
数据范围
five_point_curve / loading
千件重
—
15% h0 preload: 0.11 mm, 214 N25% h0: 0.18 mm, 338 N50% h0: 0.35 mm, 594 N75% h0: 0.53 mm, 795 N100% h0 / flat: 0.7 mm, 969 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
15% h0 preload0.1570.110021492221——
25% h00.2570.1800338167359——
50% h00.5000.3500594406674——
75% h00.7570.5300795716944——
100% h0 / flat1.0000.7000969———-1,142
SPIROL DSC 25 x 12.2 x 0.9 BR厂商设计计算值
来源
SPIROL Disc Springs / 2026
位置
第 14 页
材料
High Carbon Steel
温度
来源未声明，不作假定
数据范围
five_point_curve / loading
千件重
—
15% h0 preload: 0.11 mm, 233 N25% h0: 0.18 mm, 367 N50% h0: 0.35 mm, 644 N75% h0: 0.53 mm, 862 N100% h0 / flat: 0.7 mm, 1050 Ns (mm)F (N)
仅连接已发布的来源数据点，不生成插值点。
数据点s/h0s (mm)F (N)σ1 / σII (MPa)σ2 / σIII (MPa)σ3 (MPa)σOM (MPa)
15% h0 preload0.1570.110023399239——
25% h00.2570.1800367181389——
50% h00.5000.3500644440730——
75% h00.7570.53008627761,023——
100% h0 / flat1.0000.70001,050———-1,238
STANDARD DOSSIER

该产品的标准要求

35 条已解析要求
PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）
系列 B · 组别 1 · 无支承面
单品边缘圆角建议范围（企业制图规则，非标准强制）

t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.15–0.18 mm；本型号建议值 0.15 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。

Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）
单品聚辉默认工作位移区间

0.2–0.75 h0；本型号实际范围 0.14–0.525 mm

聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper
单品正常叠合片数建议

1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑

3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24
单品标准疲劳图适用的对合片数边界

超过 10 片或存在不利组合时，不直接套用标准疲劳图

10.2.2 · DIN EN 16983 page 18（PDF 20）
制造导向与叠簧润滑

按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略

guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17
单品导向方式优先级

优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构

C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25
单品超出简化理论的几何复核触发条件

De/Di=2.04918，De/t=27.777778，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM

3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21
DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸
系列 B · 组别 1 · 无支承面
单品碟簧组别 1

1

Table 2 · EN 16983 pages 6～7（PDF 8～9）
单品B 尺寸系列

B

Table 3 · EN 16983 pages 6～7（PDF 8～9）
单品标准弹簧钢材料要求

EN 10083 / EN 10089 / EN 10132-4 MPa

5 · EN 16983 page 7（PDF 9）
制造组别 1 制造与表面粗糙度

冲压、冷成形、边缘倒圆

Table 7 · EN 16983 page 11（PDF 13）
单品厚度极限偏差

偏差 -0.09 / +0.03 mm；本型号实际范围 0.81–0.93 mm

Table 8 · EN 16983 page 13（PDF 15）
单品外径 h12 极限偏差

偏差 -0.21 / 0 mm；本型号实际范围 24.79–25 mm；h12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
单品内径 H12 极限偏差

偏差 0 / +0.18 mm；本型号实际范围 12.2–12.38 mm；H12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
单品自由高度极限偏差

偏差 -0.05 / +0.1 mm；本型号实际范围 1.55–1.7 mm

Table 9 · EN 16983 page 13（PDF 15）
单品检测负荷极限偏差

偏差 -7.5 / +25 %；检测位置 0.75 h0

Table 10 · EN 16983 pages 13～14（PDF 15～16）
单品同轴度公差

0.26 mm；2 × IT11

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）
检验组别 1 / B 系列卸载最低负荷比

见结构化要求

Table 11 · EN 16983 page 15（PDF 17）
单品组别 1 硬度

425–510 HV10

7.2 · EN 16983 page 11（PDF 13）
单品内导柱推荐总间隙

0.2 mm；推荐导柱直径 12 mm

Table 12 · EN 16983 page 15（PDF 17）
单品外导套推荐总间隙

0.4 mm；推荐导套内径 25.4 mm

Table 12 · EN 16983 page 15（PDF 17）
单品导向件表面要求

见结构化要求

12 · EN 16983 section 12, page 21（PDF 23）
制造立定（强压）处理

2 × test load；压至平位后复核自由高度与检测负荷

7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）
制造表面质量与边缘

无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺

7.5 · EN 16983 page 12（PDF 14）
制造表面处理与防腐

phosphated and oiled

7.5 · EN 16983 page 12（PDF 14）
制造喷丸强化

recommended for dynamic duty where fatigue-life improvement is required；process agreement required

10.2.2 · EN 16983 page 20（PDF 22）
检验脱碳层深度

本型号最大深度 0.027 mm

7.2 · EN 16983 page 11（PDF 13）
单品静载计算应力上限

见结构化要求

10.1 · EN 16983 page 17（PDF 19）
单品动载最小预压缩变形量

0.15–0.2 h0；本型号实际范围 0.105–0.14 mm；避免位置 I 开裂

10.2.1 · EN 16983 page 18（PDF 20）
单品松弛与使用温度提示

超过 100 °C 使用时应与制造商确认材料、应力与松弛要求

9 / Figures 3–4 · EN 16983 page 17（PDF 19）
检验检测负荷方法

检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂

8.4.1 · EN 16983 page 13（PDF 15）
检验尺寸检测方法

按标准约定的量具、压盘及测量条件执行

8 · EN 16983 pages 13～14（PDF 15～16）
检验硬度检测方法与位置

见结构化要求

11.3 · EN 16983 page 21（PDF 23）
批次批次抽样与接收规则

Acceptance inspection according to EN ISO 3269 where applicable

2 · EN 16983 pages 11～18（PDF 13～20）
包装标志、包装与贮存

Contract and product documentation requirements apply

contract · EN 16983 pages 11～18（PDF 13～20）
INSPECTION DOSSIER

产品检验要求

7 项验收界限
数据边界：平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖
检验特性要求与界限状态来源
外径D / De25 mm (-0.21/+0 mm); 范围 24.79–25 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
内径d / Di12.2 mm (+0/+0.18 mm); 范围 12.2–12.38 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
产品厚度t / t′0.9 mm (-0.09/+0.03 mm); 范围 0.81–0.93 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
自由高度H0 / l₀1.6 mm (-0.05/+0.1 mm); 范围 1.55–1.7 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
锥高h0 / h₀0.7 mm (-0.08/+0.19 mm); 范围 0.62–0.89 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。推导参考DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15）
同轴度—≤ 0.26 mm标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
平面度—由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。需协议确定POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
平行度—由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。需协议确定POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
检测负荷Ft868 N (-7.5/+25%); 范围 802.9–1085 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。已解析DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16）
硬度—425–510 HV10标准规则已经解析到该具体产品。已解析DIN EN 16983:2017-09EN 16983 page 11（PDF 13）

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。

让工程师复核规格与交期

自动带入当前产品，提交后由销售跟进。

询价

申请样品验证

销售审核用途、数量和交期。

申请样品

查询库存

查询有货、订货或需询价状态。

库存查询
