标准碟形弹簧 / DIN 2093 B系列

20.0010.200.80*1.35

Name: 20.00*10.20*0.80*1.35 碟形弹簧
Brand: 聚辉 Polysplendid
SKU: 20.00*10.20*0.80*1.35

CENTURY_SPRING 型号备注：CDM-201008 · CENTURY-DISC-SPRINGS-2014 · 定位 17

CHRISTIAN_BAUER 型号备注：104 459 · CB-DISC-SPRINGS-0611 · 定位 159

CHRISTIAN_BAUER 型号备注：105 597 · CB-CV4-XLS · 定位 Liste Niro!B27:O27

MUBEA 型号备注：17 0060 · MUBEA-MANUAL-2023 · 印刷页 62（PDF 第 64 页）

MUBEA 型号备注：17 1060 · MUBEA-MANUAL-2023 · 印刷页 80（PDF 第 82 页）

SCHNORR 型号备注：006400 · SCHNORR-HANDBOOK-EN · 定位 86

SCHNORR 型号备注：053 500 · SCHNORR-HANDBOOK-EN · 定位 100

SOLON 型号备注：SDS 20x10.2x0.8 · SOLON-BELLEVILLE-CATALOG · 定位 50

SOLON 型号备注：SDS 20x10.2x0.8-177 · SOLON-BELLEVILLE-CATALOG · 定位 41

SOLON 型号备注：SDS 20x10.2x0.8-301 · SOLON-BELLEVILLE-CATALOG · 定位 47

SPIROL 型号备注：DSC 20.0 x 10.2 x 0.80 DK · SPIROL-DISC-SPRINGS-2026 · 定位 17

SPIROL 型号备注：DSC 20 x 10.2 x 0.8 BR · SPIROL-DISC-SPRINGS-2026 · 定位 13

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货

SPECIFICATION

规格参数

带入在线计算 →

外径 D: 20.00 mm
内径 d: 10.20 mm
产品厚度 t: 0.80 mm
自由高度 H₀: 1.35 mm
锥高 h₀: 0.55 mm
执行标准: DIN 2093
材料 / 表面处理: 铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-50CRVA-BLACK_OXIDE-PSX10CrNi18-8 / 301 不锈钢本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-1.4310-PLAIN-PSNimonic 90 / NiCr20Co18Ti本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-2.4969-PLAIN-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-60SI2MNA-BLACK_OXIDE-PSX5CrNi18-10 / 304 不锈钢本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-1.4301-PLAIN-PSInconel 718 / NiCr19NbMo本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-2.4668-PLAIN-PSX5CrNiMo17-12-2 / 316 不锈钢本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-1.4401-PLAIN-PSInconel X-750 / NiCr15Fe7TiAl本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-2.4669-PLAIN-PSX7CrNiAl17-7 / 17-7PH 不锈钢本色 · 常温立定（强压）ERP：20.00*10.20*0.80*1.35-T-H0.55-1.4568-PLAIN-PS
温度范围: -50 ～ 300 °C

ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

打开完整图纸预览

DWG20.00*10.20*0.80*1.35 DWG CAD 图纸JH-DS-20.00-10.20-0.80-1.35-P349-ZH-R10.dwg · 51 KB

下载

DXF20.00*10.20*0.80*1.35 DXF CAD 图纸JH-DS-20.00-10.20-0.80-1.35-P349-ZH-R10.dxf · 122 KB

下载

STEP20.00*10.20*0.80*1.35 STEP CAD 图纸JH-DS-20.00-10.20-0.80-1.35-P349-R10.step · 21 KB

下载

STL20.00*10.20*0.80*1.35 STL CAD 图纸JH-DS-20.00-10.20-0.80-1.35-P349-R10.stl · 1.6 MB

下载

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格

标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4310

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4301

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4401

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4568

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

耐高温碟形弹簧可购买材料：2.4969

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

耐高温碟形弹簧可购买材料：2.4668

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

耐高温碟形弹簧可购买材料：2.4669

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3

几何契约

普通锥面

支承面: 无
公差等级: 见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖

✓厂家曲线 / 应力12✓聚辉计算数据8✓已关联标准2✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

组合边界

先校核单片，再确定组合

并联主要增加载荷，串联主要增加行程；摩擦、接触、导向、预紧及制造离散性必须另行校核。

组合与特性曲线应力疲劳与松弛边界带入在线计算

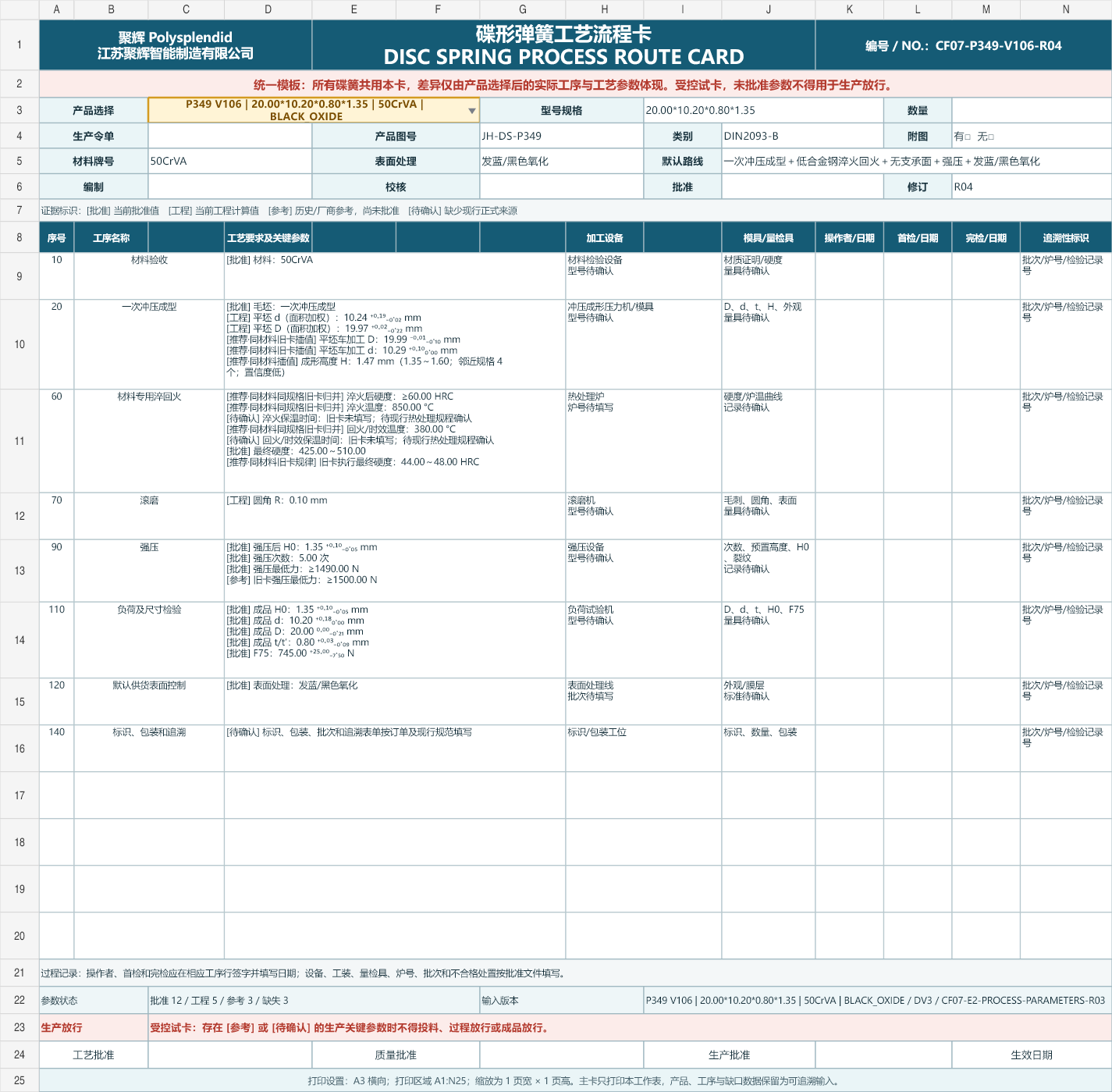

BLACK_OXIDE

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB

V19393 · R04

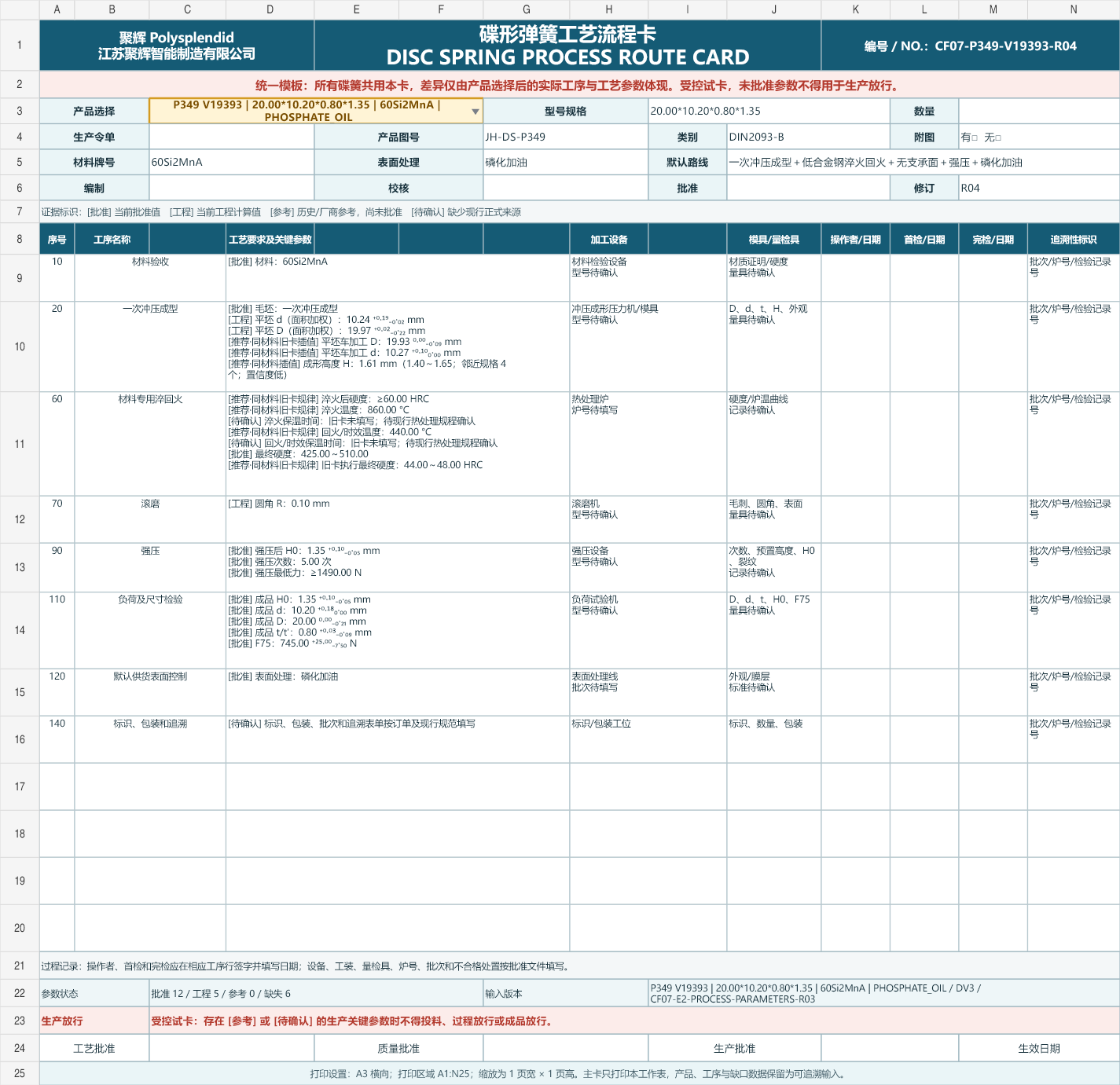

60Si2MnA

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB

APPROVED SOURCE DATA

厂商工程数据

12 套可追溯数据

载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。

Century Spring CDM-201008厂商目录曲线

来源: Century Spring Precision Disc Springs / 2014-01
位置: 第 17 页
材料: AISI C1075 or AISI 6150 carbon/alloy steel
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h	0.250	0.1397	320	441	—	—	—
50% h	0.500	0.2769	578	834	—	—	—
75% h	0.750	0.4166	792	1,179	—	—	—
100% h	1.000	0.5537	979	1,469	—	—	—

Christian Bauer 104 459厂商工作簿计算值

来源: Christian Bauer cb_cV4 Product List / local reference edition
位置: Liste row 73
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
75% h0	0.750	0.4125	745	—	—	—	—

Christian Bauer 105 597厂商工作簿计算值

来源: Christian Bauer cb_cV4 Product List / local reference edition
位置: Liste Niro row 27
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
75% h0	0.750	0.4125	687	—	—	—	—

Mubea 慕贝尔 17 0060厂商计算工作簿

来源: Disc Spring Calculation Program 032 / 032
位置: Standard row 62
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: 1.460 kg

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h0	0.250	0.1370	304	759	230	421	—
50% h0	0.500	0.2750	547	1,442	536	793	—
75% h0	0.750	0.4120	748	2,050	917	1,118	—
100% h0	1.000	0.5500	929	2,582	1,374	1,394	—

Mubea 慕贝尔 17 1060厂商目录计算值

来源: Mubea Disc Springs Manual 2023 EN / 2023
位置: 第 82 页
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: partial_two_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h0	0.251	0.1380	281	700	212	388	—
50% h0	0.500	0.2750	504	1,330	494	732	—

SCHNORR 施诺 006400厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 86 页
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 1.394 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 053 500厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 100 页
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 1.454 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

Solon SDS 20x10.2x0.8厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 50 页
材料: 50CrV4 (AISI 6150 equivalent)
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.016	0.5590	929	—	—	—	—

Solon SDS 20x10.2x0.8-177厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 41 页
材料: 1.4568
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.062	0.5840	1,041	—	—	—	—

Solon SDS 20x10.2x0.8-301厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 47 页
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.016	0.5590	903	—	—	—	—

SPIROL DSC 20.0 x 10.2 x 0.80 DK厂商设计计算值

来源: SPIROL Disc Springs / 2026
位置: 第 17 页
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: five_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
15% h0 preload	0.145	0.0800	176	119	238	—	—
25% h0	0.255	0.1400	281	212	388	—	—
50% h0	0.509	0.2800	504	494	732	—	—
75% h0	0.745	0.4100	690	846	1,031	—	—
100% h0 / flat	1.000	0.5500	857	—	—	—	-1,279

SPIROL DSC 20 x 10.2 x 0.8 BR厂商设计计算值

来源: SPIROL Disc Springs / 2026
位置: 第 13 页
材料: High Carbon Steel
温度: 来源未声明，不作假定
数据范围: five_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
15% h0 preload	0.145	0.0800	191	129	258	—	—
25% h0	0.255	0.1400	304	230	421	—	—
50% h0	0.509	0.2800	547	536	793	—	—
75% h0	0.745	0.4100	748	917	1,118	—	—
100% h0 / flat	1.000	0.5500	929	—	—	—	-1,386

STANDARD DOSSIER

该产品的标准要求

35 条已解析要求

PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）

系列 B · 组别 1 · 无支承面

单品边缘圆角建议范围（企业制图规则，非标准强制）

t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.133333–0.16 mm；本型号建议值 0.133333 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。

Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）

单品聚辉默认工作位移区间

0.2–0.75 h0；本型号实际范围 0.11–0.4125 mm

聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper

单品正常叠合片数建议

1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑

3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24

单品标准疲劳图适用的对合片数边界

超过 10 片或存在不利组合时，不直接套用标准疲劳图

10.2.2 · DIN EN 16983 page 18（PDF 20）

制造导向与叠簧润滑

按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略

guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17

单品导向方式优先级

优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构

C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25

单品超出简化理论的几何复核触发条件

De/Di=1.960784，De/t=25，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM

3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21

DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸

系列 B · 组别 1 · 无支承面

单品碟簧组别 1

Table 2 · EN 16983 pages 6～7（PDF 8～9）

单品B 尺寸系列

Table 3 · EN 16983 pages 6～7（PDF 8～9）

单品标准弹簧钢材料要求

EN 10083 / EN 10089 / EN 10132-4 MPa

5 · EN 16983 page 7（PDF 9）

制造组别 1 制造与表面粗糙度

冲压、冷成形、边缘倒圆

Table 7 · EN 16983 page 11（PDF 13）

单品厚度极限偏差

偏差 -0.09 / +0.03 mm；本型号实际范围 0.71–0.83 mm

Table 8 · EN 16983 page 13（PDF 15）

单品外径 h12 极限偏差

偏差 -0.21 / 0 mm；本型号实际范围 19.79–20 mm；h12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品内径 H12 极限偏差

偏差 0 / +0.18 mm；本型号实际范围 10.2–10.38 mm；H12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品自由高度极限偏差

偏差 -0.05 / +0.1 mm；本型号实际范围 1.3–1.45 mm

Table 9 · EN 16983 page 13（PDF 15）

单品检测负荷极限偏差

偏差 -7.5 / +25 %；检测位置 0.75 h0

Table 10 · EN 16983 pages 13～14（PDF 15～16）

单品同轴度公差

0.26 mm；2 × IT11

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

检验组别 1 / B 系列卸载最低负荷比

见结构化要求

Table 11 · EN 16983 page 15（PDF 17）

单品组别 1 硬度

425–510 HV10

7.2 · EN 16983 page 11（PDF 13）

单品内导柱推荐总间隙

0.2 mm；推荐导柱直径 10 mm

Table 12 · EN 16983 page 15（PDF 17）

单品外导套推荐总间隙

0.3 mm；推荐导套内径 20.3 mm

Table 12 · EN 16983 page 15（PDF 17）

单品导向件表面要求

见结构化要求

12 · EN 16983 section 12, page 21（PDF 23）

制造立定（强压）处理

2 × test load；压至平位后复核自由高度与检测负荷

7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）

制造表面质量与边缘

无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺

7.5 · EN 16983 page 12（PDF 14）

制造表面处理与防腐

phosphated and oiled

7.5 · EN 16983 page 12（PDF 14）

制造喷丸强化

recommended for dynamic duty where fatigue-life improvement is required；process agreement required

10.2.2 · EN 16983 page 20（PDF 22）

检验脱碳层深度

本型号最大深度 0.024 mm

7.2 · EN 16983 page 11（PDF 13）

单品静载计算应力上限

见结构化要求

10.1 · EN 16983 page 17（PDF 19）

单品动载最小预压缩变形量

0.15–0.2 h0；本型号实际范围 0.0825–0.11 mm；避免位置 I 开裂

10.2.1 · EN 16983 page 18（PDF 20）

单品松弛与使用温度提示

超过 100 °C 使用时应与制造商确认材料、应力与松弛要求

9 / Figures 3–4 · EN 16983 page 17（PDF 19）

检验检测负荷方法

检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂

8.4.1 · EN 16983 page 13（PDF 15）

检验尺寸检测方法

按标准约定的量具、压盘及测量条件执行

8 · EN 16983 pages 13～14（PDF 15～16）

检验硬度检测方法与位置

见结构化要求

11.3 · EN 16983 page 21（PDF 23）

批次批次抽样与接收规则

Acceptance inspection according to EN ISO 3269 where applicable

2 · EN 16983 pages 11～18（PDF 13～20）

包装标志、包装与贮存

Contract and product documentation requirements apply

contract · EN 16983 pages 11～18（PDF 13～20）

INSPECTION DOSSIER

产品检验要求

7 项验收界限

数据边界：平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖

检验特性	要求与界限	状态	来源
外径D / De	20 mm (-0.21/+0 mm); 范围 19.79–20 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
内径d / Di	10.2 mm (+0/+0.18 mm); 范围 10.2–10.38 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
产品厚度t / t′	0.8 mm (-0.09/+0.03 mm); 范围 0.71–0.83 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
自由高度H0 / l₀	1.35 mm (-0.05/+0.1 mm); 范围 1.3–1.45 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
锥高h0 / h₀	0.55 mm (-0.08/+0.19 mm); 范围 0.47–0.74 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。	推导参考	DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15）
同轴度—	≤ 0.26 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
平面度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
平行度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
检测负荷Ft	745 N (-7.5/+25%); 范围 689.125–931.25 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。	已解析	DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16）
硬度—	425–510 HV10标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 11（PDF 13）

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。

让工程师复核规格与交期

自动带入当前产品，提交后由销售跟进。

询价

申请样品验证

销售审核用途、数量和交期。

申请样品

查询库存

查询有货、订货或需询价状态。

库存查询
