标准碟形弹簧 / DIN 2093 B系列

56.0028.502.00*3.60

Name: 56.00*28.50*2.00*3.60 碟形弹簧
Brand: 聚辉 Polysplendid
SKU: 56.00*28.50*2.00*3.60

CENTURY_SPRING 型号备注：CDM-562920 · CENTURY-DISC-SPRINGS-2014 · 定位 18

CHRISTIAN_BAUER 型号备注：104 812 · CB-DISC-SPRINGS-0611 · 定位 161

MUBEA 型号备注：18 0055 · MUBEA-MANUAL-2023 · 印刷页 66（PDF 第 68 页）

SCHNORR 型号备注：015000 · SCHNORR-HANDBOOK-EN · 定位 92

SCHNORR 型号备注：128 500 · SCHNORR-HANDBOOK-EN · 定位 114

SCHNORR 型号备注：128 600 · SCHNORR-HANDBOOK-EN · 定位 106

SCHNORR 型号备注：128 700 · SCHNORR-HANDBOOK-EN · 定位 122

SOLON 型号备注：SDS 56x28.5x2 · SOLON-BELLEVILLE-CATALOG · 定位 52

SPIROL 型号备注：DSC 56 x 28.5 x 2 WR · SPIROL-DISC-SPRINGS-2026 · 定位 15

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货

SPECIFICATION

规格参数

带入在线计算 →

外径 D: 56.00 mm
内径 d: 28.50 mm
产品厚度 t: 2.00 mm
自由高度 H₀: 3.60 mm
锥高 h₀: 1.60 mm
执行标准: DIN 2093
材料 / 表面处理: 铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-50CRVA-BLACK_OXIDE-PSX10CrNi18-8 / 301 不锈钢本色 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-1.4310-PLAIN-PSNimonic 90 / NiCr20Co18Ti本色 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-2.4969-PLAIN-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-60SI2MNA-BLACK_OXIDE-PSX22CrMoV12-1 热稳定钢本色 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-1.4923-PLAIN-PSX39CrMo17-1 耐腐蚀热稳定钢本色 · 常温立定（强压）ERP：56.00*28.50*2.00*3.60-T-H1.60-1.4122-PLAIN-PS
温度范围: -50 ～ 300 °C

ENGINEERING FILES

CAD / DXF / STEP

项目内置 CAD · 直接下载

打开完整图纸预览

DWG56.00*28.50*2.00*3.60 DWG CAD 图纸JH-DS-56.00-28.50-2.00-3.60-P358-ZH-R10.dwg · 51 KB

下载

DXF56.00*28.50*2.00*3.60 DXF CAD 图纸JH-DS-56.00-28.50-2.00-3.60-P358-ZH-R10.dxf · 122 KB

下载

STEP56.00*28.50*2.00*3.60 STEP CAD 图纸JH-DS-56.00-28.50-2.00-3.60-P358-R10.step · 21 KB

下载

STL56.00*28.50*2.00*3.60 STL CAD 图纸JH-DS-56.00-28.50-2.00-3.60-P358-R10.stl · 1.6 MB

下载

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

可购买版本与产品归属

比较全部规格

标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4310

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4122

“不锈钢”不是单一性能等级；氯离子、酸碱介质、温度、应力腐蚀和钝化要求必须一起确认。

查看该类规格 →

耐高温碟形弹簧可购买材料：2.4969

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

耐高温碟形弹簧可购买材料：1.4923

高温可用性不能只看材料耐温上限；松弛、蠕变、热处理状态与载荷时间必须复核。

查看该类规格 →

ENGINEERING OVERVIEW

候选判断工程概览

数据版本 3

几何契约

普通锥面

支承面: 无
公差等级: 见标准档案或确认

特殊曲面参数必须按已发布图纸复核；仅有曲面名称不能替代完整几何定义。

证据覆盖

✓厂家曲线 / 应力9✓聚辉计算数据2✓已关联标准2✓检验档案1—产品级已审核 FEM未公开

没有 FEM 记录不代表验证失败，只表示本页没有公开且已审核的产品级研究。

组合边界

先校核单片，再确定组合

并联主要增加载荷，串联主要增加行程；摩擦、接触、导向、预紧及制造离散性必须另行校核。

组合与特性曲线应力疲劳与松弛边界带入在线计算

CF-07 · PROCESS CARD LIBRARY

制造工艺流程卡

8 个材料工艺身份

每个材料与供货表面身份分别生成数据库驱动的 Excel 工艺卡和 PNG 预览；“待审核/阻断”状态不等于生产放行。

V13409 · R04

1.4122

PLAIN

CONTINUOUS_DIE_FORM+MARTENSITIC_CORROSION_QT+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

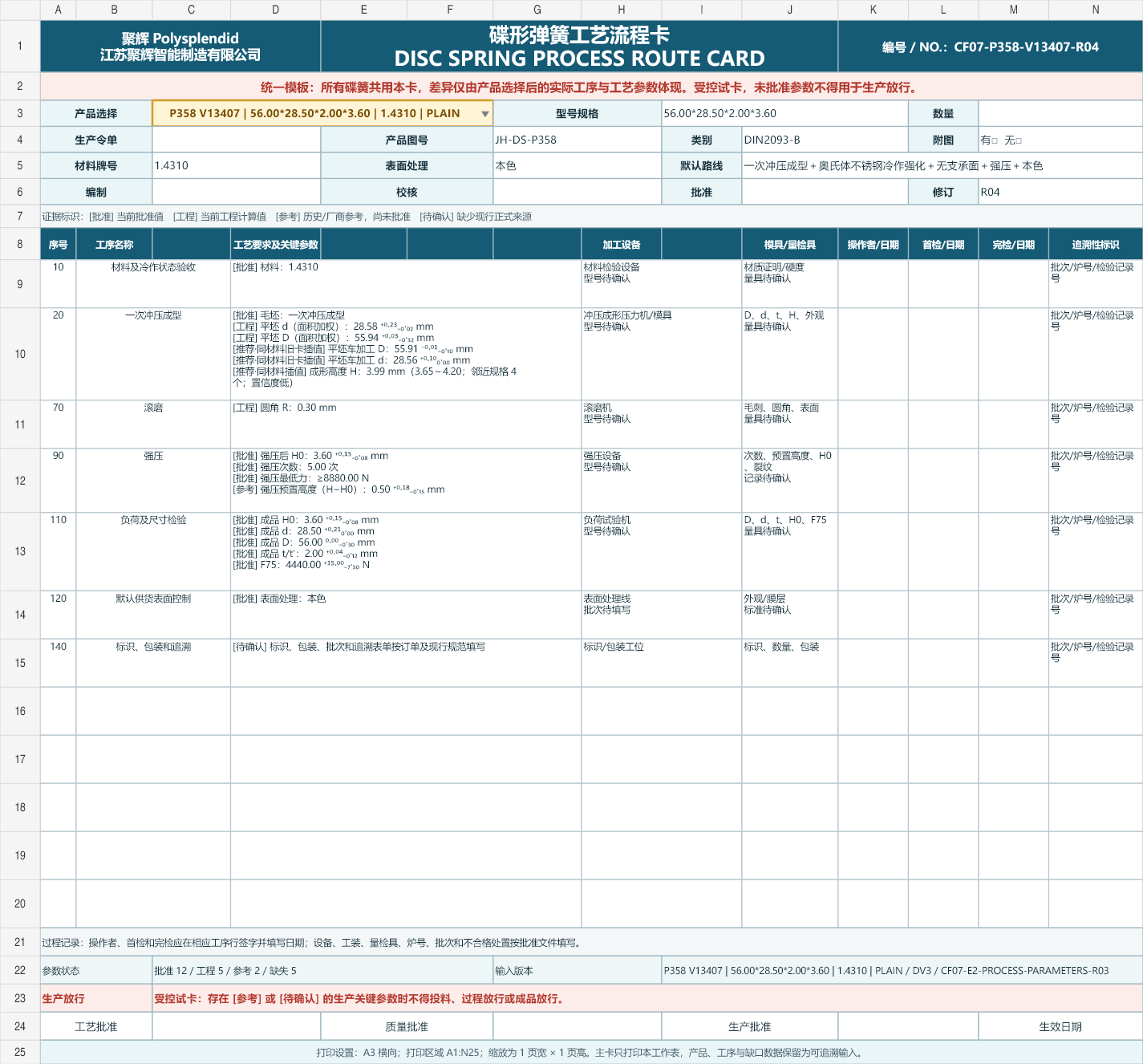

V13407 · R04

1.4310

PLAIN

CONTINUOUS_DIE_FORM+AUSTENITIC_COLD_WORK+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.2 kB

V17033 · R04

1.4923

PLAIN

CONTINUOUS_DIE_FORM+HEAT_RESISTANT_STEEL+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

V17031 · R04

2.4969

PLAIN

CONTINUOUS_DIE_FORM+NICKEL_BASE_PH+NO_SUPPORT_FACE+STRONG_PRESS+PLAIN

阻断——不得生产放行

下载 Excel 工艺卡 · 20.7 kB

V133 · R04

50CrVA

BLACK_OXIDE

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB

V135 · R04

51CrV4

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.4 kB

V134 · R04

60Si2MnA

BLACK_OXIDE

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+BLACK_OXIDE

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB

V19402 · R04

60Si2MnA

PHOSPHATE_OIL

CONTINUOUS_DIE_FORM+LOW_ALLOY_QT+NO_SUPPORT_FACE+STRONG_PRESS+PHOSPHATE_OIL

阻断——不得生产放行

下载 Excel 工艺卡 · 20.6 kB

APPROVED SOURCE DATA

厂商工程数据

9 套可追溯数据

载荷、应力、千件重与曲线均保留厂商、来源版本、页码/Sheet、材料和温度条件。目录值默认是工程参考；只有检验档案另行标明批准公差时，才作为验收界限。

Century Spring CDM-562920厂商目录曲线

来源: Century Spring Precision Disc Springs / 2014-01
位置: 第 18 页
材料: AISI C1075 or AISI 6150 carbon/alloy steel
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h	0.250	0.4039	2,028	434	—	—	—
50% h	0.500	0.8077	3,532	820	—	—	—
75% h	0.750	1.2116	4,693	1,151	—	—	—
100% h	1.000	1.6154	5,676	1,427	—	—	—

Christian Bauer 104 812厂商工作簿计算值

来源: Christian Bauer cb_cV4 Product List / local reference edition
位置: Liste row 157
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
75% h0	0.750	1.2000	4,438	—	—	—	—

Mubea 慕贝尔 18 0055厂商计算工作簿

来源: Disc Spring Calculation Program 032 / 032
位置: Standard row 139
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: four_point_curve / loading
千件重: 28.653 kg

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
25% h0	0.250	0.4000	1,910	744	173	415	—
50% h0	0.500	0.8000	3,335	1,406	428	778	—
75% h0	0.750	1.2000	4,438	1,987	765	1,090	—
100% h0	1.000	1.6000	5,379	2,486	1,183	1,349	—

SCHNORR 施诺 015000厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 92 页
材料: 本来源表未声明
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 27.810 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 128 500厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 114 页
材料: 1.4122
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 27.921 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 128 600厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 106 页
材料: 1.4310
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 28.646 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

SCHNORR 施诺 128 700厂商目录摘要

来源: Schnorr Disc Springs Handbook / source copy in project archive
位置: 第 122 页
材料: 1.4923
温度: 来源未声明，不作假定
数据范围: summary_only / loading
千件重: 27.921 kg

该来源表只发布千件重和/或 σOM 摘要，没有位移—载荷点，因此不生成虚构曲线。

Solon SDS 56x28.5x2厂商目录单点值

来源: Solon Belleville Springs Washer Catalog / local reference edition
位置: 第 52 页
材料: 50CrV4 (AISI 6150 equivalent)
温度: 来源未声明，不作假定
数据范围: single_point / loading
千件重: —

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
catalog listed operating point	1.000	1.6000	5,379	—	—	—	—

SPIROL DSC 56 x 28.5 x 2 WR厂商设计计算值

来源: SPIROL Disc Springs / 2026
位置: 第 15 页
材料: Alloy Steel
温度: 来源未声明，不作假定
数据范围: five_point_curve / loading
千件重: —

仅连接已发布的来源数据点，不生成插值点。

数据点	s/h0	s (mm)	F (N)	σ1 / σII (MPa)	σ2 / σIII (MPa)	σ3 (MPa)	σOM (MPa)
15% h0 preload	0.150	0.2400	1,213	94	255	—	—
25% h0	0.250	0.4000	1,910	173	415	—	—
50% h0	0.500	0.8000	3,335	428	778	—	—
75% h0	0.750	1.2000	4,438	765	1,090	—	—
100% h0 / flat	1.000	1.6000	5,379	—	—	—	-1,284

STANDARD DOSSIER

该产品的标准要求

35 条已解析要求

PS/DS-G01-2026聚辉碟形弹簧工程设计推荐（非标准强制）

系列 B · 组别 2 · 无支承面

单品边缘圆角建议范围（企业制图规则，非标准强制）

t产品 / 6 ≤ R ≤ t产品 / 5；本型号实际范围 0.333333–0.4 mm；本型号建议值 0.333333 mm；按实际产品厚度计算：普通 T 规格取 t，减薄 TP 规格取 t′；CAD 默认采用下限 t产品/6，图纸同时标示允许建议范围。

Disc Spring Contact Surfaces · Machinery's Handbook 31st, p.390（厂商经验转述）

单品聚辉默认工作位移区间

0.2–0.75 h0；本型号实际范围 0.32–1.2 mm

聚辉推荐 DS-G01 · Mubea 2023 manual PDF 27；SPIROL deflection-range white paper

单品正常叠合片数建议

1–4；超过 4 片应单独评估摩擦、迟滞、载荷离散与润滑

3.10 Spring stack design · Mubea Disc Springs Manual 2023, PDF 24

单品标准疲劳图适用的对合片数边界

超过 10 片或存在不利组合时，不直接套用标准疲劳图

10.2.2 · DIN EN 16983 page 18（PDF 20）

制造导向与叠簧润滑

按温度、介质和寿命选择油、脂、含二硫化钼膏或固体润滑；不得把未润滑摩擦忽略

guidance / lubrication / friction · Mubea 2023 manual PDF 25, 28～31；Christian Bauer theory PDF 17

单品导向方式优先级

优先内导柱；空间或结构要求时使用外导套；低迟滞需求评估自定心结构

C.1 / 3.10 · GB/T 1972.2 附录 C；Mubea 2023 manual PDF 24～25

单品超出简化理论的几何复核触发条件

De/Di=1.964912，De/t=28，处于简化几何范围；De/Di < 1.8 或 De/t 显著大于 40 时，圆角和截面变形影响增大，应使用修正模型或 FEM

3.9 Special cases · Mubea Disc Springs Manual 2023, PDF 21

DIN EN 16983:2017-09碟形弹簧—质量要求—尺寸

系列 B · 组别 2 · 无支承面

单品碟簧组别 2

Table 2 · EN 16983 pages 6～7（PDF 8～9）

单品B 尺寸系列

Table 3 · EN 16983 pages 6～7（PDF 8～9）

单品标准弹簧钢材料要求

EN 10083 / EN 10089 / EN 10132-4 MPa

5 · EN 16983 page 7（PDF 9）

制造组别 2 制造与表面粗糙度

冲压/精冲、冷成形、内外径加工、边缘倒圆

Table 7 · EN 16983 page 11（PDF 13）

单品厚度极限偏差

偏差 -0.12 / +0.04 mm；本型号实际范围 1.88–2.04 mm

Table 8 · EN 16983 page 13（PDF 15）

单品外径 h12 极限偏差

偏差 -0.3 / 0 mm；本型号实际范围 55.7–56 mm；h12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品内径 H12 极限偏差

偏差 0 / +0.21 mm；本型号实际范围 28.5–28.71 mm；H12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

单品自由高度极限偏差

偏差 -0.08 / +0.15 mm；本型号实际范围 3.52–3.75 mm

Table 9 · EN 16983 page 13（PDF 15）

单品检测负荷极限偏差

偏差 -7.5 / +15 %；检测位置 0.75 h0

Table 10 · EN 16983 pages 13～14（PDF 15～16）

单品同轴度公差

0.6 mm；2 × IT12

8.1 / ISO 286-2 · EN 16983 page 12（PDF 14）

检验组别 2 / B 系列卸载最低负荷比

见结构化要求

Table 11 · EN 16983 page 15（PDF 17）

单品组别 2 硬度

42–52 HRC

7.2 · EN 16983 page 11（PDF 13）

单品内导柱推荐总间隙

0.5 mm；推荐导柱直径 28 mm

Table 12 · EN 16983 page 15（PDF 17）

单品外导套推荐总间隙

0.8 mm；推荐导套内径 56.8 mm

Table 12 · EN 16983 page 15（PDF 17）

单品导向件表面要求

见结构化要求

12 · EN 16983 section 12, page 21（PDF 23）

制造立定（强压）处理

2 × test load；压至平位后复核自由高度与检测负荷

7.4 / 8.4.2 · EN 16983 pages 12, 14（PDF 14, 16）

制造表面质量与边缘

无影响性能的斑疤、裂纹、锈蚀；边缘倒圆或去毛刺

7.5 · EN 16983 page 12（PDF 14）

制造表面处理与防腐

phosphated and oiled

7.5 · EN 16983 page 12（PDF 14）

制造喷丸强化

recommended for dynamic duty where fatigue-life improvement is required；process agreement required

10.2.2 · EN 16983 page 20（PDF 22）

检验脱碳层深度

本型号最大深度 0.06 mm

7.2 · EN 16983 page 11（PDF 13）

单品静载计算应力上限

见结构化要求

10.1 · EN 16983 page 17（PDF 19）

单品动载最小预压缩变形量

0.15–0.2 h0；本型号实际范围 0.24–0.32 mm；避免位置 I 开裂

10.2.1 · EN 16983 page 18（PDF 20）

单品松弛与使用温度提示

超过 100 °C 使用时应与制造商确认材料、应力与松弛要求

9 / Figures 3–4 · EN 16983 page 17（PDF 19）

检验检测负荷方法

检测位置 0.75 h0；硬化、磨削并抛光的压盘；使用适合润滑剂

8.4.1 · EN 16983 page 13（PDF 15）

检验尺寸检测方法

按标准约定的量具、压盘及测量条件执行

8 · EN 16983 pages 13～14（PDF 15～16）

检验硬度检测方法与位置

见结构化要求

11.3 · EN 16983 page 21（PDF 23）

批次批次抽样与接收规则

Acceptance inspection according to EN ISO 3269 where applicable

2 · EN 16983 pages 11～18（PDF 13～20）

包装标志、包装与贮存

Contract and product documentation requirements apply

contract · EN 16983 pages 11～18（PDF 13～20）

INSPECTION DOSSIER

产品检验要求

7 项验收界限

数据边界：平面度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖；平行度没有标准通用数值，等待图纸/工艺卡/供需协议覆盖

检验特性	要求与界限	状态	来源
外径D / De	56 mm (-0.3/+0 mm); 范围 55.7–56 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
内径d / Di	28.5 mm (+0/+0.21 mm); 范围 28.5–28.71 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
产品厚度t / t′	2 mm (-0.12/+0.04 mm); 范围 1.88–2.04 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
自由高度H0 / l₀	3.6 mm (-0.08/+0.15 mm); 范围 3.52–3.75 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 13（PDF 15）
锥高h0 / h₀	1.6 mm (-0.12/+0.27 mm); 范围 1.48–1.87 mm由自由高度与普通产品厚度 t 公差作最不利组合得到，仅作检验参考，不是标准规定的独立 h0 验收公差。	推导参考	DIN-EN-16983-2017-09EN 16983 page 13（PDF 15）; EN 16983 page 13（PDF 15）
同轴度—	≤ 0.6 mm标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 12（PDF 14）
平面度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
平行度—	由批准图纸、工艺卡或供需协议确定标准没有给出全部碟簧通用的独立数值公差；由批准图纸、工艺卡或供需协议覆盖后方可作为验收值。	需协议确定	POLYSPLENDID-INSPECTION-POLICY-2026-08Task 121 标准原文核对结论
检测负荷Ft	4440 N (-7.5/+15%); 范围 4107–5106 N名义检测负荷来自当前已发布标准/厂商/工程数据；上下限按 DIN EN 16983 对该具体厚度组的百分比公差换算。	已解析	DIN EN 16983:2017-09EN 16983 pages 13～14（PDF 15～16）
硬度—	42–52 HRC标准规则已经解析到该具体产品。	已解析	DIN EN 16983:2017-09EN 16983 page 11（PDF 13）

若页面列出锥高界限，其仅为推导参考；平面度和平行度只有在批准图纸、工艺卡或供需协议给出数值后，才能作为验收标准。
