标准碟形弹簧 / DIN 2093 C系列

45.0022.401.25*2.85

Name: 45.00*22.40*1.25*2.85 碟形弹簧
Brand: 聚辉 Polysplendid
SKU: 45.00*22.40*1.25*2.85

CENTURY_SPRING 型号备注：CDM-452213 · CENTURY-DISC-SPRINGS-2014 · 定位 18

CHRISTIAN_BAUER 型号备注：104 726 · CB-DISC-SPRINGS-0611 · 定位 161

MUBEA 型号备注：18 0035 · MUBEA-MANUAL-2023 · 印刷页 66（PDF 第 68 页）

SCHNORR 型号备注：013250 · SCHNORR-HANDBOOK-EN · 定位 90

SCHNORR 型号备注：110 411 · SCHNORR-HANDBOOK-EN · 定位 114

SOLON 型号备注：SDS 45x22.4x1.25 · SOLON-BELLEVILLE-CATALOG · 定位 52

SOLON 型号备注：SDS 45x22.4x1.25-177 · SOLON-BELLEVILLE-CATALOG · 定位 43

SPIROL 型号备注：DSC 45.0 x 22.4 x 1.25 DK · SPIROL-DISC-SPRINGS-2026 · 定位 17

SPIROL 型号备注：DSC 45 x 22.4 x 1.25 WR · SPIROL-DISC-SPRINGS-2026 · 定位 15

结构参数、执行标准与可下载工程文件均由后台已发布数据生成。

订货

SPECIFICATION

规格参数

外径 D: 45.00 mm
内径 d: 22.40 mm
产品厚度 t: 1.25 mm
自由高度 H₀: 2.85 mm
锥高 h₀: 1.60 mm
执行标准: DIN 2093
材料 / 表面处理: 铬钒弹簧钢 50CrVA发蓝/黑色氧化 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-50CRVA-BLACK_OXIDE-PSX10CrNi18-8 / 301 不锈钢本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-1.4310-PLAIN-PSNimonic 90 / NiCr20Co18Ti本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-2.4969-PLAIN-PS硅锰弹簧钢 60Si2MnA发蓝/黑色氧化 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-60SI2MNA-BLACK_OXIDE-PSX5CrNi18-10 / 304 不锈钢本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-1.4301-PLAIN-PSInconel 718 / NiCr19NbMo本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-2.4668-PLAIN-PSX5CrNiMo17-12-2 / 316 不锈钢本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-1.4401-PLAIN-PSInconel X-750 / NiCr15Fe7TiAl本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-2.4669-PLAIN-PSX7CrNiAl17-7 / 17-7PH 不锈钢本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-1.4568-PLAIN-PSX39CrMo17-1 耐腐蚀热稳定钢本色 · 常温立定（强压）ERP：45.00*22.40*1.25*2.85-T-H1.60-1.4122-PLAIN-PS
温度范围: -50 ～ 300 °C

ENGINEERING FILES

项目内置 CAD · 直接下载

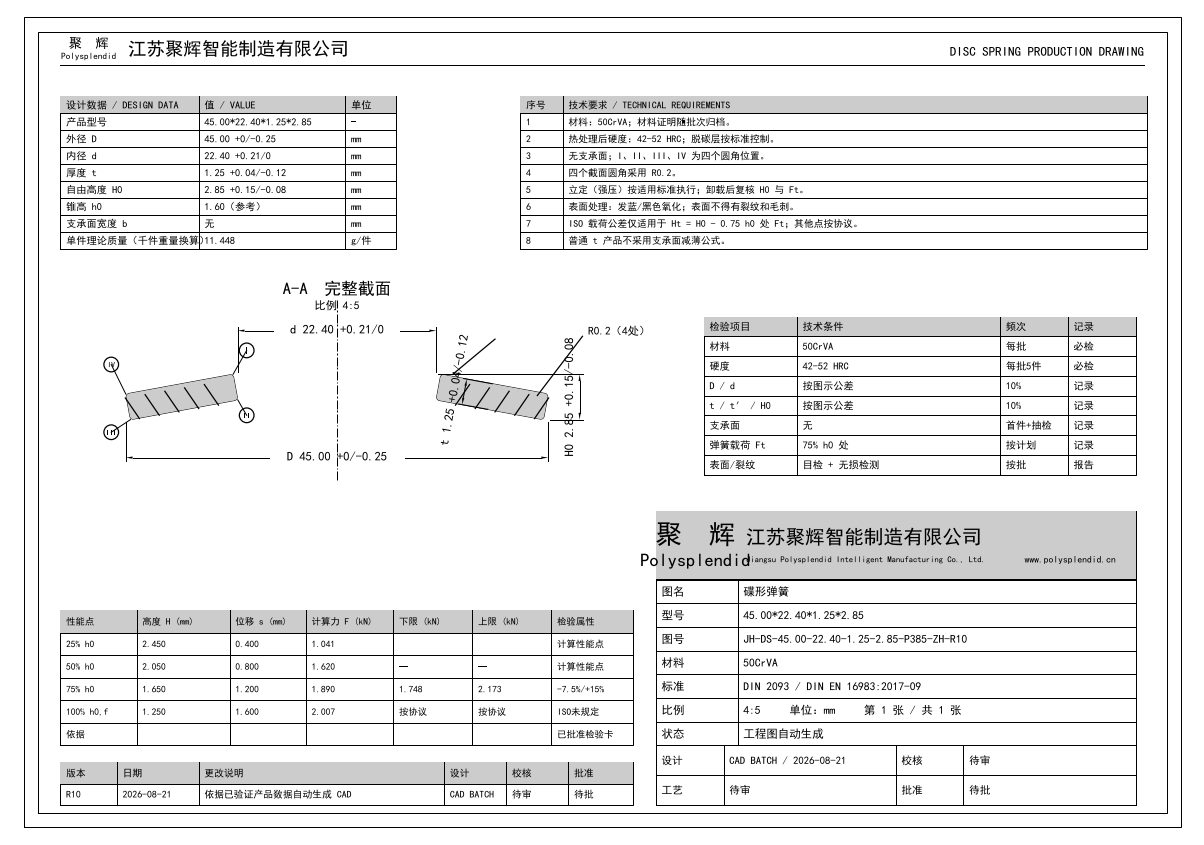

DWG45.00*22.40*1.25*2.85 DWG CAD 图纸JH-DS-45.00-22.40-1.25-2.85-P385-ZH-R10.dwg · 51 KB

DXF45.00*22.40*1.25*2.85 DXF CAD 图纸JH-DS-45.00-22.40-1.25-2.85-P385-ZH-R10.dxf · 122 KB

STEP45.00*22.40*1.25*2.85 STEP CAD 图纸JH-DS-45.00-22.40-1.25-2.85-P385-R10.step · 21 KB

STL45.00*22.40*1.25*2.85 STL CAD 图纸JH-DS-45.00-22.40-1.25-2.85-P385-R10.stl · 1.6 MB

CAD 文件随项目版本发布，可直接下载；FEM 详细数据与实验报告仍需销售审核。

COMMERCIAL FAMILIES

标准碟形弹簧几何主数据归属

最终材料、表面处理、数量、交期和质量文件以报价技术条件为准。

不锈钢与耐腐蚀碟形弹簧可购买材料：1.4310
